CL21M21MQ

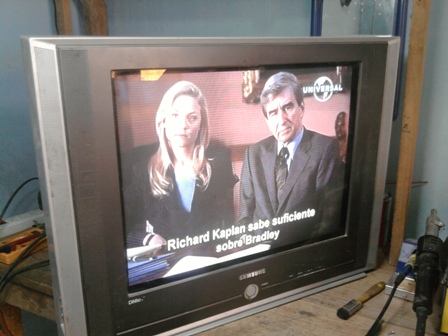

Hoy hablaré de este TV marca Samsung modelo CL21M21MQ y chasis KS7A el cual llegó a reparación, se trata de un televisor pantalla plana el cual además de otros detalles que no voy a mencionar tenía en la imagen un exceso de ancho.
En televisores modelos más viejos un exceso de ancho se puede deber a que la fuente está generando un voltaje más elevado del que debería, también llegué a ver casos en que el TV había sido llevado a otro taller y allí cambiaron el yugo por uno distinto lo cual hacía que la imagen saliera un poco más ancha o angosta.
Sin embargo en televisores pantalla plana o Slim hay otros factores que pueden causar un exceso de ancho en la imagen, por ejemplo este tipo de TV posee un circuito de corrección Este-Oeste que se encarga de regular el ancho en la imagen, al haber un daño en dicho circuito la imagen puede verse más ancha de lo normal, otra cosa que puede causar la falla es la memoria eeprom dado que en ella hay datos que permiten regular el alto, ancho y otros parámetros de geometría.
Al revisar la etapa horizontal y el circuito de corrección Este-Oeste me encontré con que el condensador CR404S estaba en corto, este es un condensador de poliéster de 18n (183J) por 400V, cambie el mencionado componente por uno igual y el exceso de ancho se corrigió.
Por último he de mencionar que antes de entrar al modo de servicio para mover parámetros allí debemos asegurarnos de que la falla no está siendo producida por algún componente dañado como pasó en este caso, luego si sospechamos que la eeprom está dañada lo mejor es tratar de cambiarla por una nueva grabada con el firmware original.
19 comentarios en “TV Samsung modelo CL21M21MQ Chasis KS7A con exceso de ancho”
Buenasnoches amigo isaac tiene el diagrama de este chasis q comenta. Por q tengo un tv de esta misma marca y el mismo chasis pero de 29pulgadas y sospecho q sea el str x6750 q no este regulando xq los componentes aledaños estan bien.
buen dia isaac el motivo de la misiva es la siguiente he cambiado del tv cl 21m21qm las siguientes piesas condensadores 505s,504s.r414 de 1homs el tv encendio ahora el problema que tengo es el siguiente le agarra un silbido pero este cuando le pongo el cable deja de silbar queda ok una sugerencia gracias amigo espero tu sugerencia.
Buenas noches,tengo un tv marca premium modelo prf 2980s con falla de exceso de ancho entre en el modo de servicio se corrigio un poco pero aún se ve muy ancho q podrá ser la falla.gracias
hola isaac: mi comentario es hace dias me dieron un tv.samsung modelo:cl41m21mq.- la persona que me lo dio me dijo que la falla benia de la jumgla .-pero he revisado todo el sistema que compone esa parte y tengo continuidad.- bueno me revisa 5v.-no enciende dime tal vez sea el microprocesador.- ese tv parece que hubo una subida de corriente y se apago y no prendio mas,es lo que me dijo el amigo que me lo dio.-y a el eso fue lo que le dijo su esposa que en ese momento cuando hubo el alto consumo de luz el tv se apago y no predio mas .-revise entrada de voltaje de 110 y hay continuidad .-pero no enciende el aparato ,que puede ser ya he revisado y no consigo la falla: que me aconseja? gracias
Hola isaac,soy alan,keria preguntarte que tengo una tv ken brown slim de 21″ de Chassis_PX20172 y se quemo xq cayo un rato,ya medi las fuente de los componentes todo esta ok.ya no se que hacerle.gracias.
Como siempre digo, si el tv no prende es porque algún componente está malo, los televisores no fallan por capricho, solo debes seguir buscando, no entendí muy bien pero creo que dices que se dañó porque cayó un rayo, normalmente los rayos destruyen muchos componentes del tv por lo que la falla puede estar en cualquier parte.
hola te cuento q yo tengo el mismo tv slin el problema es que calienta en transistor horizontal y al pocorato se quema nose si podras ayudarm grasias
Posiblemente la fuente no esté regulando bien.
yo tengo un tv samsung el cual se se amplio demaciado la imagen mod.-CL29M6 CHS.-KS7A me podrias ayudar con eso
Bueno, sólo lee esta publicació, tal vez sea lo mismo que le pasó al TV que menciono aquí.
me sumo a la expresion de agradecimiento de los colegas que me anteceden y permiteme realizar una consulta el tv samsung CL21M21MQ la fuente es intermitente el relay oscila al realizar una prueba con un foco de 60wtts este enciende y se apaga en stby y al endender prende y apaga el referido foco de tal manera que cuando cambio el transistor horizontal lo quema inmediatamente. cambie el regulador STRX6750 dz 814 y 812 el reg tl 431 de antemano te agradesco tu respuesta.
Hola flacus359, en realidad no entendí bien la explicación de la falla, te cuento que cuando colocas un foco en serie para probar la fuente las primeras veces que le das al botón de encendido el foco enciende con mucha intensidad y luego se apaga, esto es porque se debe cargar primero el condensador de línea, luego de presionar varias veces el botón el foco comienza a encender cada vez con menos intensidad hasta que el tv enciende y se queda encendido. Si lo que sucede es que el relé abre y cierra a una velocidad muy alta es posible que un condensador en la fuente esté dañado. Por último te digo que, cuando el transistor horizontal se daña así apenas enciendes el TV la mayoría de las veces es porque el Flyback está dañado, deberías revisarlo.
ah y gracias con el circuito del hoptocoplador lo hise y lo medi y este esta bien, mil gracias que dios lo vendiga isaac
hola isaac, con respecto al tv samsung chasis k16c, aisle la fuente de la etapa secundaria y midiendo la misma no tengo voltage y en el primario tengo 35v, medi todos los componentes de la fuente y estan bien,coloque una resistencia en paralelo de un ohm ala de proteccion de 5wah y nada, no sera el STR que esta malo
Si mediste el voltaje del lado HOT de la fuente y está bajo sólo debes buscar en los componentes que están al principio como puente rectificador y alguna resistencia, el STR sólo se encarga de regular el voltaje en el lado secundario, del lado primario siempre debe haber 165V presentes.
hola isaac , muy interesante todos tus blog , estare enviando mis experriecias en reparaciones
hola isaac tengo un tv samsung el del chasis k16c el cual no enciende pero tiene el led de staby encendido mido la fuente en hot y tengo 135 voltios pero no tengo ningun voltage en la salida de la misma lo raro es que mido voltage en la eprom y me llegan casi 5 voltio,segun su experiencia cual cree uste que sea el caso
Hola Moises debes hacer más mediciones en tu fuente, si el voltaje de 5V es dado por el mismo transformador que genera el +B entonces debes revisar lo que son el diodo rectificador y resistencias del lado secundario, en cambio si los 5V son generados por una fuente aparte debes revisar tanto el lado primario como el secundario de la fuente principal, también muchas veces los televisores tienen sistemas de protección que apagan la fuente cuando hay algún problema como exceso de consumo por lo que debes tratar de aislar la fuente para medirla.
Gracias señor Isaac Hernandez por este comentario ya que tengo un tv sansung modelo CL-21Z50MQ el cual se se amplio demaciado la imagen en las cuatro esquinas viéndose distorsionada totalmente.el D 404 DGP30L 1500V 3A estaba en corto el cual no lo dejaba encender.
