TV LG Modelo CN-20A30H

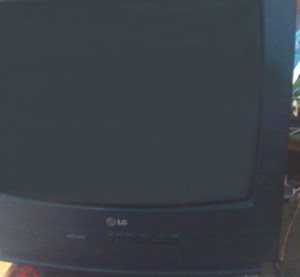

Como todos saben la marca Goldstar fue adquirida por LG hace algunos años por lo que algunos televisores que se vendían con la marca Goldstar luego se comercializaron como LG, ese es el caso del Televisor Goldstar Modelo CN-20A30H, es un televisor de 20” el cual también se consigue bajo la marca LG.
Lo primero que he de señalar es que este modelo de tv no tiene modo de servicio, lo digo porque por lo general hay la tendencia de los técnicos electrónicos de entrar al modo de servicio y comenzar a modificar parámetros cuando se ven con este tipo de fallas.
El TV llegó a mis manos con la queja de que había que arreglarle “los colores”, al conectarlo vi que los colores en verdad se corrían un poco pero esto era sólo la punta del iceberg. El síntoma más visible era que la imagen en la pantalla estaba demasiado ancha, pero no tenía un ancho uniforme sino que las cosas a medida que se acercaban a la derecha o izquierda de la pantalla se hacían más angostas.
Al abrir el aparato para revisión, me encontré con que los filtros electrolíticos C422 (33mF x 160V) y C421 (100mF x 100V) estaban secos por los que procedí a cambiarlos, luego de esto el TV ya no encendía así que seguí revisando y encontré el diodo D421 en corto, al reemplazarlo el tv encendió nuevamente pero con la pantalla aún más ancha. Estuve revisando el circuito de corrección E/W y toda la etapa horizontal pero sin encontrar nada mal, finalmente en el diagrama de un tv similar, ya que no encontré el de este TV, vi que el condensador de poliéster C417 debía ser de 0,39mF, es decir 394 x 200v, en el tv había uno de 0,1mF, busqué una placa de LG de otro modelo que tengo para repuesto y vi que el condensador que usaba era de 0,39mF así que cambié el condensador del tv por este otro y funcionó sin problemas, deduzco que posiblemente la falla se produjo porque algún técnico al que el tv fue llevado anteriormente colocó el condensador del valor equivocado, es lo que creo, lo cierto es que con esta modificación el tv funcionó bien, ahora sólo quedaba un detalle, el transistor horizontal se calentaba en exceso, la regla es que si colocas el dedo por detrás del disipador de calor y se te dificulta mantenerlo allí es porque está calentándose en exceso, cambié el condensador C407 (1mF x 160V) encargado de filtrar el voltaje de la bobina primaria del transformador driver horizontal y luego de esto al probar ya el transistor no se calentó tan excesivamente sino a un nivel aceptable por lo que allí concluyó la reparación del tv.
8 comentarios en “TV Marca LG (GoldStar) Modelo CN-20A30H con imagen muy ancha”
Buenos dias Isacc:
Tengo un tv LG modelo 20A30H al cual les intento realizar una adaptacion a video, pues no la trae de fabrica, utiliza la jungla LA7674 la cual en la pata 43 tiene un switch para conmutar a video y audio externo. El problema que tengo es que al conmutar con los voltajes que indica el datasheet funciona el audio externo pero no el video, teniendo el cuenta que la pata de control del switch es comun para ambos. el video les he puesto una resistencia de 20omh en serie con un filtro de 10mf para disminuir la senal, pero al parecer no funciona. Quisiera pedirles si ha tenido alguna experiencia o tiene alguna idea de como solucionarlo y me pueda ayudar.
buenas tardes isacc
yo tengo un tv LG modelo 20A30H le quiero adaptar conector para tv video me podrias ayudar y desirme q aser para su funcionalidad
No enciende TV GOLDSTAR P/N 111-C75B GSEP -2112 Chasis NC-05X4J.-
Quiero saber si existe indicaciones para reparar TV GOLDSTAR Chasis CN_05X4J.- Gracias.-
saludes isaac,que el señor te bendiga y a tu familia.
gracias por los dos diagrama, ya estoy trabajando en los dos tv,al tv goldstar cn-20a30h le puse el regulador ic 801/str50092x que le faltaba,tambien el tuner que no lo tenia y del mismo codigo de 10 pines y por ultimo le instale los 5 transistores que lleva la fuente de poder
junto con todos los switch del panel frontal, cambie todos los condensadores de la fuente por nuevos, lo resolde minuciosamente las dos placas, cambie por nuevos
los tres transistores r,g,b lo conecte a 120volt. y nada
comprobe tensiones y cambie el puente rectificador y nada ,cambie relay 801 conecte y nada no saca la tension hacia el c823 ysi puenteo el relay enciende solo.por favor nesecito de su experiencia o me explicas el metodo
de encendido de este chasis :nc-4ha ya que mi experiencia es de apenas un año. (mairena)
Hola Juan, es dificil decir lo que está malo en un TV si uno no está allí para revisarlo, pero basicamente lo que debes hacer es no cambiar componentes porque si sino más bien conectar el TV e ir midiendo los voltajes para ver cuales faltan, ya hiciste algo, viste que al puentear el relé el televisor enciende, eso te dice que la fuente está bien y también la etapa horizontal, pero si no enciende al pulsar el botón de «Power» debes chequear si al micro le están llegando los 5V que lo alimentan y revisar si está emitiendo la orden de encendido, es decir si está enviando la señal que activa el relé. Sólo hay que seguir la lógica, así encontrarás la falla más rápido que si lo haces cambiando componentes al azar.
Hola necesito saber cuál es el serial del flyback de este modelo de tv.
Necesito adquirirlo pero en las tiendas de repuesto no saben cual es el que lleva.
En la ciudad dde vivo no hay talleres autorizados que le proporcionen servicios a esta clase de tvs
gracias por tu respuesta
Seguro amigo, el TV en cuestión ya fue entregado pero en este post publiqué el diagrama de circuitos, allí está el número del FlyBack:
https://www.electronicaih.com/diagrama-para-tv-lg-goldstar-cn-20a30h-y-cn-20e90-chasis-nc-4ha/
