Continuando con las notas de reparación, esta vez me tocó arreglar un televisor de la marca CCE el cual llegó con la falla de que no encendía. Lo primero que hice al desarmarlo fue medir el transistor de salida horizontal, el cual estaba en buen estado, y seguidamente medí los voltajes de las etapas primaria y secundaria de la fuente, encontrando que en el secundario no había ningún voltaje.
En la etapa primaria había voltaje presente y además el transistor de potencia de la fuente y todos los componentes aledaños estaban en buen estado, pero aún así no había oscilación. Este TV en particular usa un integrado TEA1533AT de montaje superficial en la fuente (IC801) el cual se encarga de producir la oscilación que la fuente necesita para trabajar.

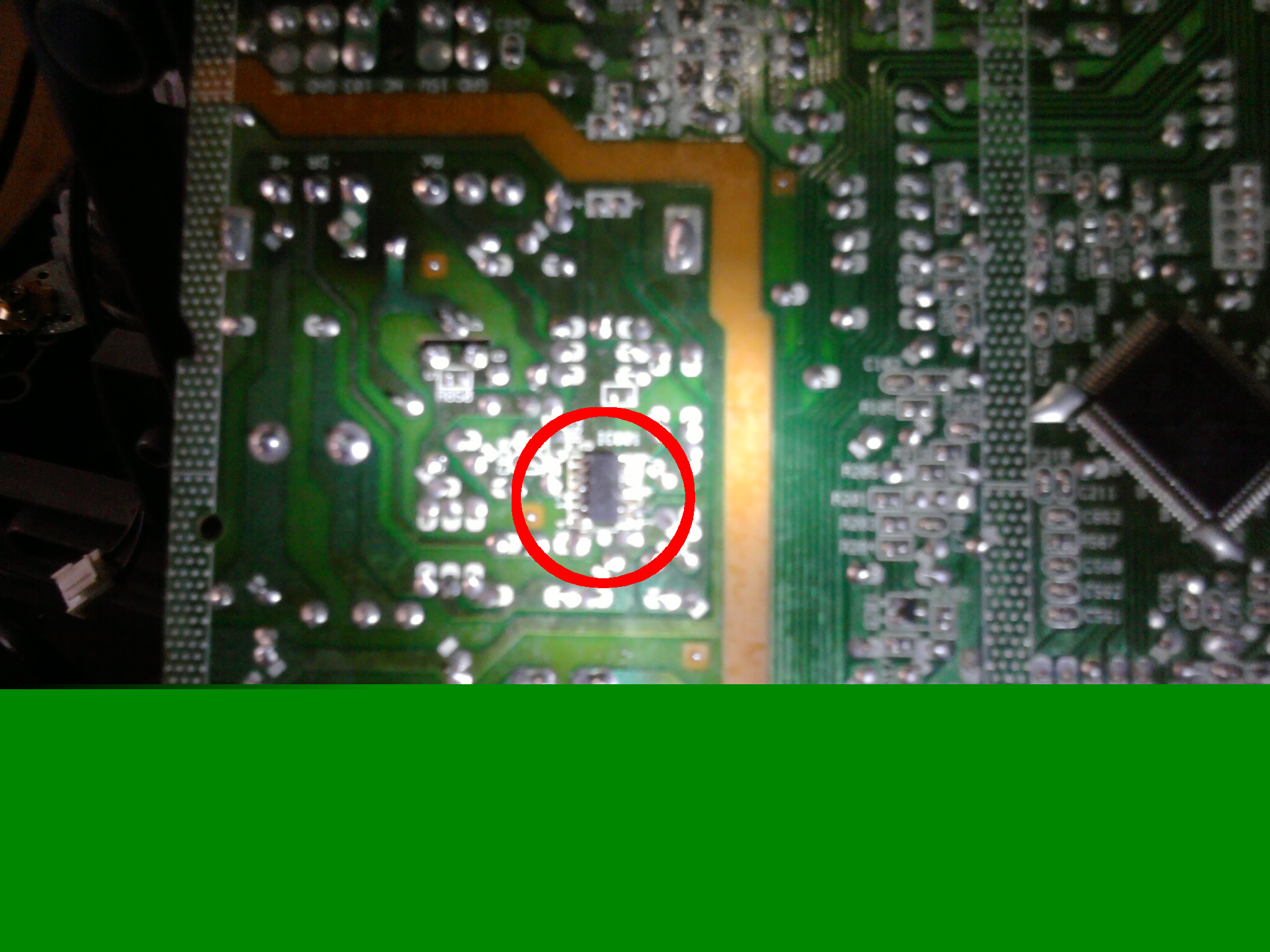

TEA1533AT en la placa
Medí el voltaje Vss del integrado que según la hoja de datos debe entrar al pin 2, con tierra en el pin 3, y encontré que el voltaje estaba presente, por lo que decidí reemplazar el integrado ya que es muy probable que estuviese dañado.
Cambiar integrados SMD no es algo muy fácil, hay que tener buena vista, buen pulso y mucha paciencia, el cambio lo hice con un cautín de 30w despegando las patas con una navaja de abrir cajas, lo importante al despegar un integrado si no lo piensas reutilizar es tratar de no causar daños al circuito impreso. Si tienes pistola de aire caliente también debes tener cuidado de no calentar mucho el impreso ya que el exceso de calor lo deforma. Además también hay que saber que estos integrados antes de ser soldados a la placa son fijados con una gota de pegamento por lo que es posible que aun con todas las patas despegadas debas hacer un poco de palanca para lograr despegarlo.
Una vez colocado el integrado nuevo en su sitio y habiendo chequeado que estaba correctamente soldado cada pin, procedí a encenderlo y el TV prendió correctamente, dándose así por concluida la reparación.
Descargar la hoja de datos del TEA1533AT
7 comentarios en “TV Marca CCE modelo HPS-2097 no enciende (falla en la fuente)”
saludos isaac desde barquisimeto tengo un tv marca cce modelo hps1471 chasis 34bi que presenta un +b fluctuante 113 vol baja 53 vol desvincule lo que hice fue retirar la resistencia r833 de 22k luego retire la bobina l 803 de 33uh conecte una lampara de 100wat sobre el c825 de 47mf conecte las puntas del tester en los extremos del terminal y medí el voltaje, todo cesto con el fin saber si la fuente estaba ok; Pues no, la lampara enciende los filamentos apenas conecto el tv a la red y cuando le doy on el voltaje es igual de fluctuante 9.8vol sube y baja. restaure todo nuevamente y procedo a revisar el mofett q 801 tiene 160vol fluctuante en gate La pregunta es cual sera el voltaje del souce y drain pues mide 0 voly en el pin 14 del tea 1533at tengo 189 voltios en el pin2 10.2vol si me puede colaborar te agradesco
Buena noche amigo isaac le saludo de maracaibo venezuela gracias por tener esta pagina es de mucha ayude. le comento que me llego al taller esta mismo chasis y al conectarlo a la red eletrica prende el led pero al darle orden de encendido parpadea como 9 veces y los bombillos de la serie tambien y los voltajes del secundario oscilan. pero los 160 v estan ok no oscila.
y la duda que tengo que voltaje tiene que que medir el ic TEA1533AT por el pin 2 en stanby y con power on?
a mi me mide 8.5 v en standby y de 8 a 17 v con power on.
gracias de antemano
Hola Yimmy, si tienes voltaje en el secundario entonces el integrado está en buen estado.
gracias por atender mi solicitud isaac.
Pero haciendo una nueva revision veo que en stanby el voltaje de 15 lo tengo en 9, el +b esta ok que componentes clave puedo empezar a revisar en esa etapa?
dudo del opto y de Q802 y Q804. Diga usted gracias.
muy bien gracias me sirbio
Buenas:
Soy de Argentina, tengo un tv tophouse, también tengo que reemplazar el TEA1533AT, sabés donde puedo comprarlo, desde ya muchas gracias !
En Argentina no sé, en Venezuela lo vende la página http://www.tiendaelectronica.com.ve/circuitos-integrados/493-tea1533at.html sin embargo el que usé en este tv lo saqué de la tarjeta de otro tv, hay muchos televisores que usan ese mismo integrado.
