RP-20CB20A chasis SC-023A

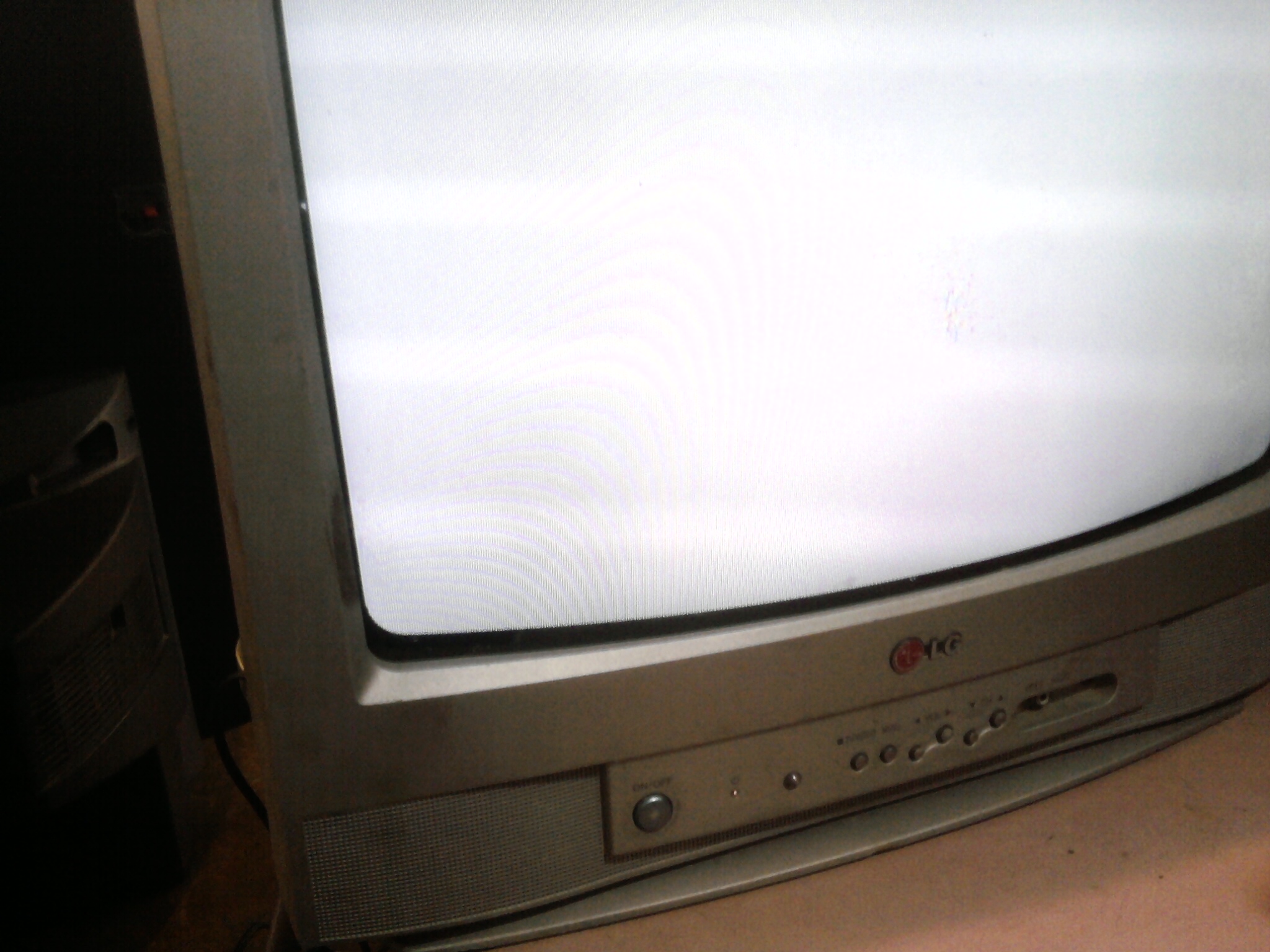

Este Televisor llegó al taller mostrando la pantalla en blanco, la dueña mencionó que la falla apareció repentinamente y que a veces se veían las sombras de la imagen, sin embargo al prenderlo yo sólo pude ver la pantalla completamente blanca con algunas líneas de retraso.
Midiendo los voltajes y los componentes ubicados en la placa conectada a la entrada del cañón encontré el transistor Q904 (A1275) en corto. Al cambiarlo dicho transistor la imagen apareció pero completamente desenfocada.
En los televisores LG que, a mi juicio y según mi experiencia, son los que más comúnmente presentan la falla de falta de foco, generalmente esta es debida a una de dos cosas: la primera es que la pantalla tiene un daño interno, o en segundo lugar es posible que la base que se conecta al cañón de la pantalla esta sulfatada internamente, decidí probar esta segunda posibilidad primero.
Desarmé la base y estaba completamente sulfatada internamente por lo que vi que sí era ese el diagnóstico correcto, lamentablemente no tenía una base parecida ya que este modelo en particular usa pantalla de cañón fino, contrario a la mayoría de los LG Cinemaster, pero me las ingenié para reparar la base limpiándola y sellándola con pegamento epoxi del llamado “2 Toneladas”.
Una vez que el pegamento secó constaté el funcionamiento del TV pero encontré algunas fugas de corriente en el chupón de HV por lo que los sellé una vez más con el mismo pegamento y luego de esperar el secado probé el TV una vez más el cual funcionó esta vez sin problemas.
La falla de falta de foco es común, sobretodo cuando es debida a la base sulfatada, cuando se trata de televisores LG esta falla también puede deberse en muchos casos a que la pantalla tiene un desperfecto interno, lo cual puede corroborarse conectando la placa a la pantalla de otro TV, o inversamente conectando la pantalla sospechosa a la placa de otro televisor para descartar. También es posible que esta falla se produzca por un problema en el Flyback, pero esto es muy poco común.
9 comentarios en “TV LG modelo RP-20CB20A chasis SC-023A con la pantalla en blanco”
Pantalla blanca en televisor 21FS4RK-LS Chassis:MC059C
Que tal. Tengo un televisor 21FS4RK-LS Chassis:MC059C. El problema es el siguiente
Cuando enciendo el televisor en la pantalla simplemente no veo nada, esta blanca. Pero si puedo prender y apagar con normalidad, puedo escuchar los canales, cambiar de canal, subir y bajar volumen ver las letras del menu y todo esta normal. Pero simplemente no tengo video, televisor se apaga luego de estar encendido 10 minutos, el equipo se puso asi de la noche a la mañana, es decir no tuvo ninguna fase previa, se apgo en la noche normal, y al encenderlo en la mañana presento el problema,
he visto el diagrama y la pata 2 del flay back dice que debe haber 180v pero solo hay 110v es normal ? he seguuido el recorrido de esa linea y hay una resistencia(fr501) de proteccion que deberia ser de 1 ohm y marca 2 ohm, luego viene un diodo(d505)(rapido) de silicio, lo he medido y da una lectura de 240 milivol, es normal ?, luego viene un capacitor (c540) es de 4.7 micro y da una lectura de 4.5, pero aparitir de hay si hay el voltaje que deberia haber, 185 voltios
Buenas noches estimado Isaac, soy un miembro nuevo de su pagina y valoro mucho su trabajo, he visto que sus respuestas y exposiciones que hace son muy concretas y reales por lo que lo felicito y le deseo mucho éxito.
Quisiera hacerle una consulta relacionado al tema de reparación : tengo un televisor LG RP-20CB20A que tiene un daño un poco extraño, sucede que solo en ciertos canales el audio es inestable y en casos hasta se baja demasiado, pero en otros canales en totalmente normal sin variaciones. Los voltajes del tuner son normales, al igual que el amplificador de sonido, he probado con otra eeprom, otro tuner y nada. Agradecería mucho si pudiera darme alguna pista de este problema. Saludos
Hola, lo único que se me ocurre es que no sea el televisor sino las emisoras de TV, al menos aquí donde vivo varios canales tienen la constumbre de cambiar el nivel de volumen a cada rato y uno debe estar bajando y subiendo el volumen cada vez que cambia de nivel.
mi tv lg mod 20cb20a quema el horizontal. lo reemplaze y lo quemo de nuevo cambie los filtros? que hago.
Amigos Gracias por tan excelente aporte tecnico. Tengo un Tv lg RP-20CB20A luego de varios minutos encendido presenta una franja negra del lado izquierdo de la pantalla.y bifurca la imagen. porfav auxilio
buena noche a todos. por aqui tengo un trv lg el mismo chasis SC-023A tiene el misamo problema… pero el transistor esta bueno…no se cuales son los voltajes que tiene que llegar, si pueden darme esta informacion y el diagrama… se los agradezco… desde ya gracias por su ayuda y esta muy bien su pagina…
Señor Isaac yo tenia el mismo problema con un tv Crown tc-2197r y siguiendo sus consejos me fui por el abl y encontre un condensador en corto lo cambie y el tv funciono a las mil maravillas C418 de 104J
Gracias
EXELENTE EXPLICACION, Y MUY CIERTO, PERO EN EL CASO QUE YO TENGO, HICE TODO ESO Y NO MEDIO RESULTADO, NO HE HALLADO QUE HACER CON UN TV DE 14 MARA SANYO
Si la pantalla está en blanco debes seguir la línea de abl desde el flyback hacia la placa base de la pantalla, a veces también puede deverse a un corto interno en la pantalla o a un jungla dañado.
