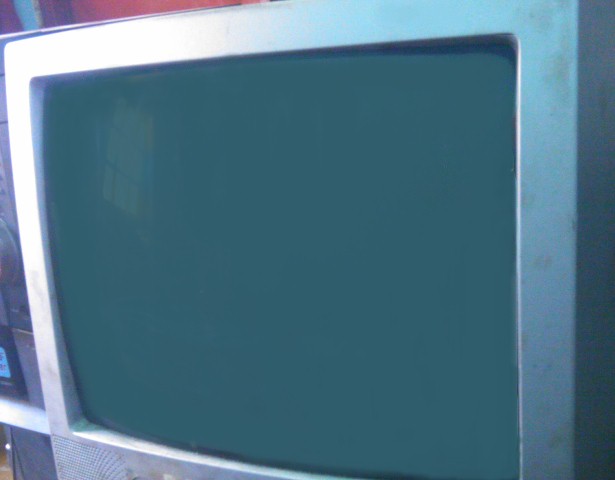

TV Haier Modelo HTX14S33
Esta es una falla muy común en los televisores de la marca Haier, el TV enciende por unos minutos viendose normal pero luego la imagen pierde el color y se sale un poco de sintonia además de perder completamente el audio. Revisando los voltajes de la fuente se encontró que el transistor V751 (C2383) que debía entregar +5V al jungla sólo tenía 3,8 voltios en el emisor. Al cambiar el transistor el TV funcionó sin presentar más la falla.
Una última cosa que quisiera mencionar es que este transistor involucrado en la falla (C2383) es usado en otras marcas de televisores de fabricación china y es muy frecuente que se dañen produciendo fallas similares. Es buena idea colocarle a este tipo de transistor, cuando se usa como regulador, un disipador que lo enfrie un poco ya que con esto habrá menos probabilidades de que vuelva a fallar, o mejor aún, cambiarlo por uno de más potencia o por un regulador de tipo LM7805 o alguno similar.
14 comentarios en “TV 14″ Marca Haier Modelo HTX14S33 con imagen en blanco y negro y sin audio”
Hola, buenas tardes amigo Isaac. Te comento lo siguiente: Me llego un Tv Haier 14 Modelo HTN13R12S, el mismo no encendia, realice una inspeccion minuciosa, me encontre con varios cortes el circuito cerca de la entrada de AC y el Diodo VD504(RM11C) en corto, hice las refracciones de los mismos, chequee los demas componentes, todos estaba bien, seguidamente conecte el TV a la linea de corriente y lo encendi, pero al observar la pantalla note que presenta una falla de video con mezclas de colores, tanto lineal como redondas, cerrada a media pantalla con una linea gruesa, le agradeceria que me ayudases con esta falla, gracia.
Saludos; excelente, este era exactamente el problema con un TV de estos que se me presentó, agradecido por poder leer sus análisis acertados;gracias
Hola amigo feliz día Mi tv Haier de 26″ al emcender la imagen esta blanca en vez d azul como normalmente era, y la imagen como negativo distorsionada q crees q podría ser
Hola, hay muchas cosas que pueden causar una pantalla blanca, pero si no eres técnico lo mejor es llevarlo a un taller para revisión.
buenas isaac, por lo que e notado en tus soluciones en este tipo de falla, recomiendas sustituir el transistor por un regulador LM7805, pero como lo haces, a que t refieres exactamente? en realidad son 2 componentes distintos, y ya lo intente y no se resolvio la falla, espero su respuesta ISAAC
Ya que no tienes mucho conocimiento de eléctrónica lo mejor es que sustituyas el transistor por uno igual y no intentes hacer modificaciones, tal vez si le agregas un disipador de calor al transistor te dure más.
eso tambien lo pense en el disipador, ya que genera mucho calor el transistor, pero lo del regulador me llama la atencion y por eso te consulto para que me ayudes en esa parte, y si cambie el transistor, pero solo duro como 2 dias, se le fue el color y luego el audio.
Gracias tenía una falla en un haier y era exactamente lo que describiste el C2383 estaba fallando lo cambie y llegaron los colores muchas gracias por su ayuda
Isaac cambie el transistor, pero ahora esta en.blanco y negro, y con audio. Pero a veces cambia d ca
nal solo
Tengo un monitor Aoc 4VN que que el diodo marcado como 31df4 cada ve que le instalo otro enciende por un momento y lo vuelve a quemar. Alguien me puede ayudar
tengo televisor haier 14 presenta la pantalla puso morada con rallas finas horisontales me dijeron cambiara eepron el 24c16
Hola sr mi TV al prender queda en pantalla blanca y si.tiene audio q sera isaacsera
alla??y muchas gracias
Saludos amigo hernandez.tengo un tv HAIER modelo HTS14s33 , la falla que tiene es que salen lineas de retorno…-revise componentes asociados al ABL pero todo esta bien…podrias indicarme en donde podria estar esa falla…gracias de antemano..
revisa la alimentacion de video en la tarjeta del cinescopio es de 180 a 200v… de que color se ve la pantalla?
