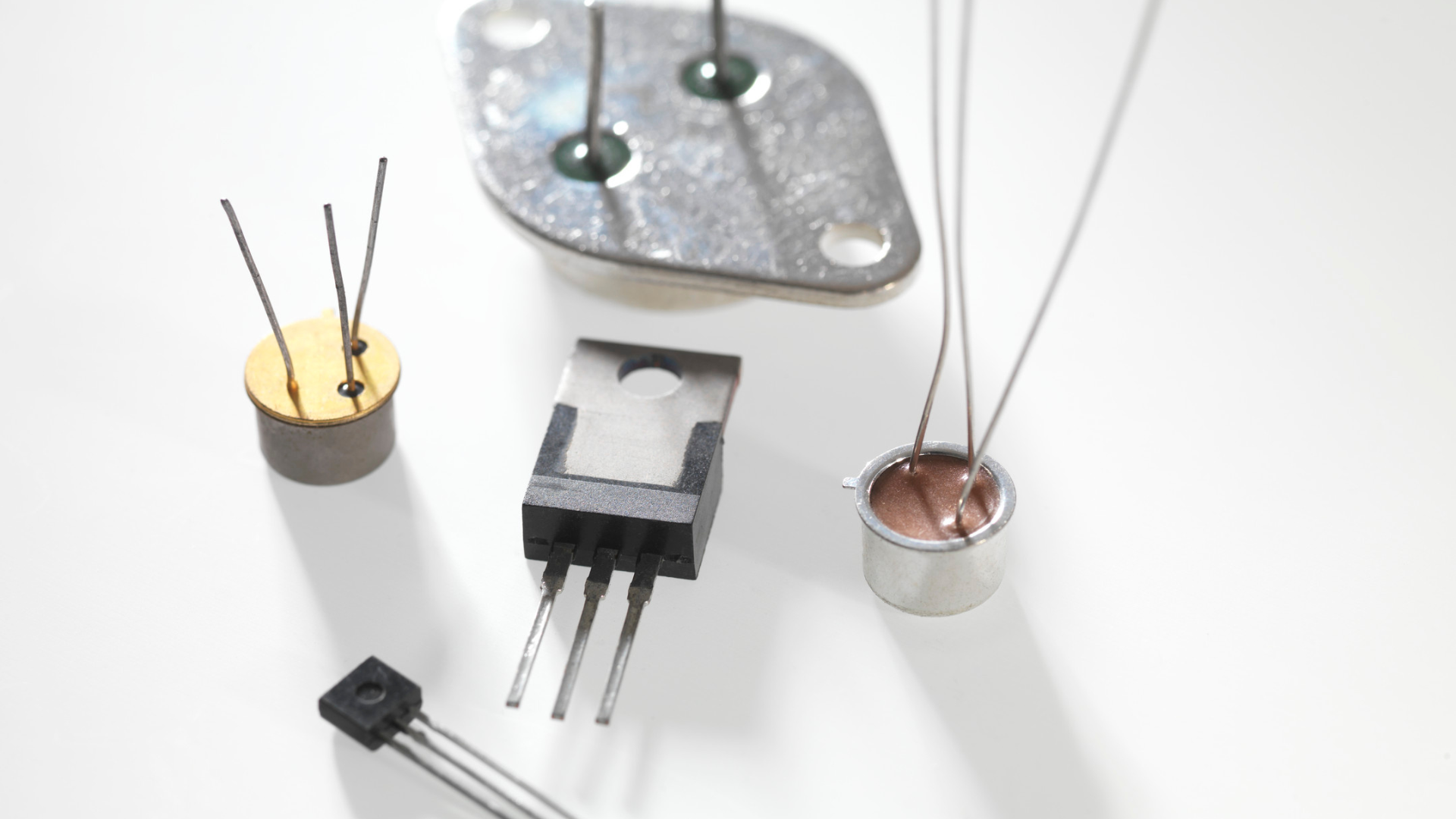

Transistor bipolar (BJT): Tipos, usos y datos importantes para técnicos en electrónica

Continuando con la serie de «Repasos de Conceptos Básicos para Técnicos en Electrónica», hoy hablaremos de el transistor bipolar o BJT.

El transistor bipolar (BJT) es uno de los componentes electrónicos más importantes y comunes en la electrónica moderna. Es un dispositivo semiconductor de tres capas que permite controlar el flujo de corriente entre dos terminales mediante la aplicación de una corriente o voltaje a un tercer terminal. En este artículo, vamos a explicar en detalle qué es un transistor bipolar, los diferentes tipos que existen, sus usos y algunos datos importantes que todo técnico en electrónica que se dedique a la reparación de equipos electrónicos debe conocer.

¿Qué es un transistor bipolar?

Un transistor bipolar es un dispositivo electrónico compuesto por tres capas de material semiconductor dopado con impurezas, las cuales se alternan entre tipo P y tipo N. Estas capas se conocen como emisor (E), base (B) y colector (C), y están dispuestas de tal manera que forman dos uniones PN. La polarización de estas uniones permite que el transistor actúe como un interruptor o amplificador de corriente.

Existen dos tipos de transistores bipolares: el NPN y el PNP. En el transistor NPN, la capa central es de tipo N y las dos capas externas son de tipo P. En el transistor PNP, la capa central es de tipo P y las dos capas externas son de tipo N. Ambos tipos funcionan de manera similar, pero difieren en su polaridad y en la dirección de la corriente que fluye a través de ellos.

¿Cómo funciona un transistor bipolar?

El funcionamiento del transistor bipolar se basa en el control de la corriente que fluye a través de la base, la cual actúa como un interruptor. Cuando se aplica una corriente o voltaje a la base, se produce un flujo de corriente entre el emisor y el colector, permitiendo que el transistor actúe como un interruptor o amplificador de corriente.

En el transistor NPN, la corriente fluye desde el emisor hacia la base y luego hacia el colector, mientras que en el transistor PNP, la corriente fluye desde el colector hacia la base y luego hacia el emisor. La corriente que fluye a través del transistor está limitada por la corriente de base, la cual se controla mediante la aplicación de un voltaje o corriente a la base.

Usos del transistor bipolar

El transistor bipolar se utiliza en una amplia variedad de aplicaciones, desde circuitos simples hasta dispositivos más complejos. Algunos de los usos más comunes son los siguientes:

• Amplificación de señales: El transistor bipolar se utiliza para amplificar señales de audio, video y otros tipos de señales electrónicas.
• Conmutación de señales: El transistor bipolar se utiliza como interruptor electrónico en circuitos de conmutación de señales.
• Regulación de voltaje: El transistor bipolar se utiliza en circuitos de regulación de voltaje para mantener un voltaje constante.
• Osciladores: El transistor bipolar se utiliza en circuitos de osciladores para generar señales de frecuencia específicas.

Datos importantes sobre el transistor bipolar

Al trabajar con transistores bipolares, es importante tener en cuenta los siguientes datos:

• Ganancia de corriente (hFE): La ganancia de corriente del transistor (hFE) es una medida de la amplificación de corriente del transistor. Un hFE alto significa que el transistor puede amplificar la corriente más eficientemente, mientras que un hFE bajo significa que la amplificación de corriente es menor.

• Polarización: La polarización del transistor se refiere a la manera en que se aplica el voltaje o corriente a la base para controlar la corriente que fluye a través del transistor. Una polarización adecuada es esencial para el correcto funcionamiento del transistor.
• Máxima corriente y voltaje: Es importante conocer la máxima corriente y voltaje que puede manejar el transistor para evitar dañarlo o sobrecargarlo.
• Temperatura de funcionamiento: El transistor bipolar es sensible a la temperatura, por lo que es importante conocer su rango de temperatura de funcionamiento para evitar daños o fallos en el circuito.
• Disipación de calor: El transistor bipolar genera calor al funcionar, por lo que es importante tener en cuenta su capacidad de disipación de calor para evitar daños por sobrecalentamiento.

Conclusión

En resumen, el transistor bipolar es un componente esencial en la electrónica moderna. Existen dos tipos principales de transistores bipolares: el NPN y el PNP, los cuales funcionan de manera similar pero difieren en su polaridad y dirección de la corriente. El transistor bipolar se utiliza en una amplia variedad de aplicaciones, desde amplificación de señales hasta circuitos de osciladores. Al trabajar con transistores bipolares, es importante tener en cuenta su ganancia de corriente, polarización, máxima corriente y voltaje, temperatura de funcionamiento y capacidad de disipación de calor. Con un conocimiento adecuado de los transistores bipolares, los técnicos en electrónica pueden reparar y mantener equipos electrónicos de manera eficiente y efectiva.
