Ingresó esta televisión de la marca Samsung a reparación con una falla características: Enciende, ilumina el cinescopio pero no tiene imagen ni sonido, como si no estuviera conectada la antena.

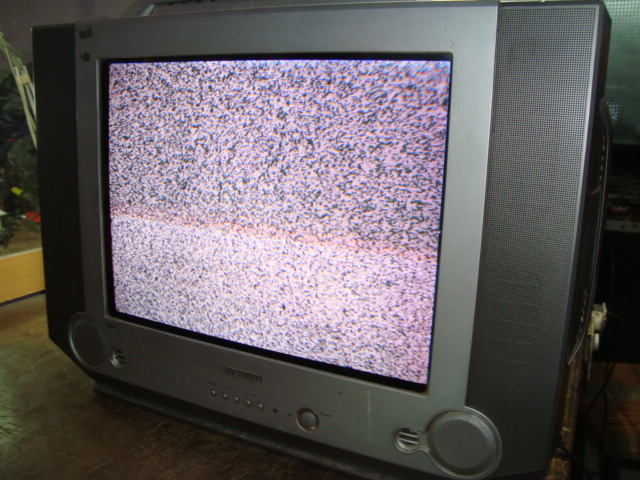

La imagen muestra la falla tal y como la reportó el cliente, por nuestra parte conectamos la entena pero la imagen y el sonido nunca aparecieron.
Ya con el chasis sobre la mesa de servicio, lo primero que hicimos fue diagnosticar el sintonizador, es decir checamos todos los apoyos necesarios para el funcionamiento de este dispositivo.
Esto encontramos en las pruebas:
33 voltios, esto es correcto
5 voltios, esto es correcto
En la terminal de AGC encontramos 4.7 voltios siendo correcto
En las terminales correspondientes a data y clock, al checarlas con osciloscopio solo se encontró la señal de clock. La señal de data no estaba presente, más sin embargo esta señal sí estaba presente en la terminal que la provee en el micom.

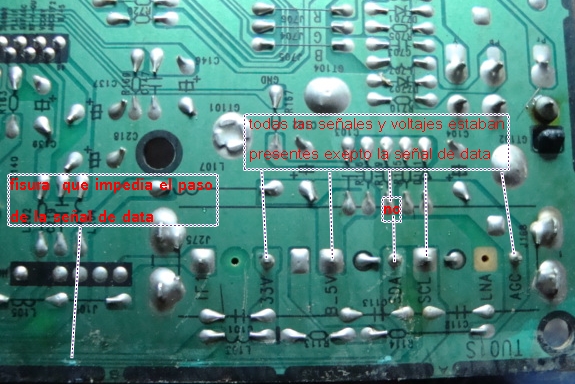

Como el micro sí la proveía pero no llegaba a su destino ( sintonizador ) buscamos alguna ruptura en la pista de comunicación de esta señal. Como muestra la imagen siguiente, la razón de que no llegara al sintonizador y por ende motivo de la falla, es que la pista estaba fracturada.
Reparamos esta linea de comunicación y la falla reportada se solucionó con éxito. Se probó el equipo y se le dio limpieza pues traía una gran cantidad de polvo.
Comentarios finales: Un chequeo adecuado de la sección bajo sospecha nos hará ahorrar tiempo en la reparación. De igual forma el contar con la herramienta adecuada hace posible que las pruebas sean más confiables.
