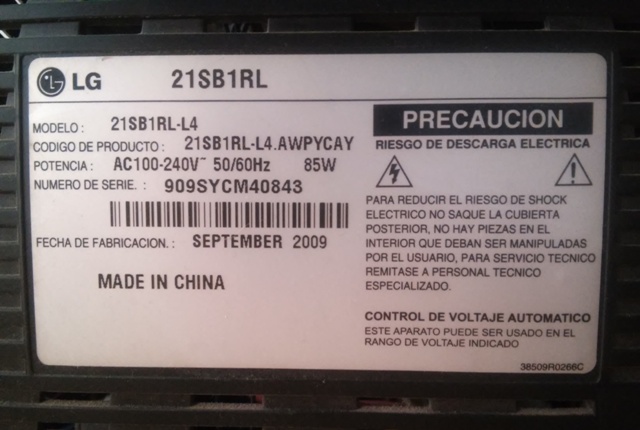

Continuando con las publicaciones sobre reparación de televisores y fallas resueltas, voy a hablarles de un TV que me llegó al taller esta semana. Se trata de un televisor LG Ultra Slim modelo 21SB1RL-L4 el cual presentaba los siguientes síntomas:
El TV no enciende
Estando el televisor conectado a la red eléctrica, prende el LED de Standby normalmente, pero al pulsar el botón de CH+ para que encienda, el LED se apaga por uno o dos segundos y luego vuelve a encender, sin que se vea imagen ni se escuche el audio.
Procedimiento para la reparación
Una de las cosas que noté antes de destapar el televisor, es que al presionar el botón de encendido se escucha la oscilación horizontal y además se siente la estática de la pantalla, lo cual me dice que el Flyback genera el alto voltaje aunque sea por un segundo.
Para quienes no saben, cuando hablo de “sentir la estática de la pantalla”, esta es una prueba que hago acercando el brazo a la pantalla del TV, por lo general cuando el aparato enciende se genera cierta cantidad de estática, y si uno acerca el brazo sientes cómo los bellos de la piel se erizan, eso te permite saber que hay presencia de alto voltaje en el tubo o que el Flyback generó alto voltaje aunque sea por un corto tiempo.
Entonces, si hay alto voltaje, aunque sea por unos segundos, eso quiere decir que el transistor horizontal está bueno, y probablemente el Flyback también, el televisor enciende por un segundo pero no llega a verse imagen ni oírse el audio debido a que este tipo de televisores retrasan la aparición de audio y video por unos cinco segundos, y el televisor se apaga antes de que estos aparezcan, posiblemente debido a que se está accionando algún sistema de protección.
Lea también: Circuitos de protección en televisores convencionales
Lo primero que hice fue medir el voltaje +B, ya que si el voltaje es muy alto o se cae por debajo de lo normal esto me daría pistas de por qué el televisor se protege. Al medir +B con el televisor apagado tenía 101 voltios y al presionar Power (CH+) el voltaje subía a 115 voltios y luego bajaba otra vez a 101 y el LED de Standby se encendía nuevamente.
Este voltaje de +B es el normal, tanto para Standby como encendido, así que la fuente probablemente está bien, pero se está produciendo un apagado por protección. Mi primer sospechoso es el integrado vertical, el cual al estar dañado produce este tipo de falla.
Para asegurarme de que realmente era ese integrado el responsable, hice la siguiente prueba, muy conocida, que consiste en precalentar el filamento del TRC, lo que hice fue desconectar el voltaje H del filamento y conectarle una fuente externa con 4 voltios por unos segundos, esto normalmente permite que cuando se encienda el TV, aunque sea por unos segundos, se vea la línea horizontal característica de falla en la etapa vertical.
Lamentablemente cuando encendí el televisor no se vio la línea, por lo cual quedé como al principio, así que opté por otra estrategia.

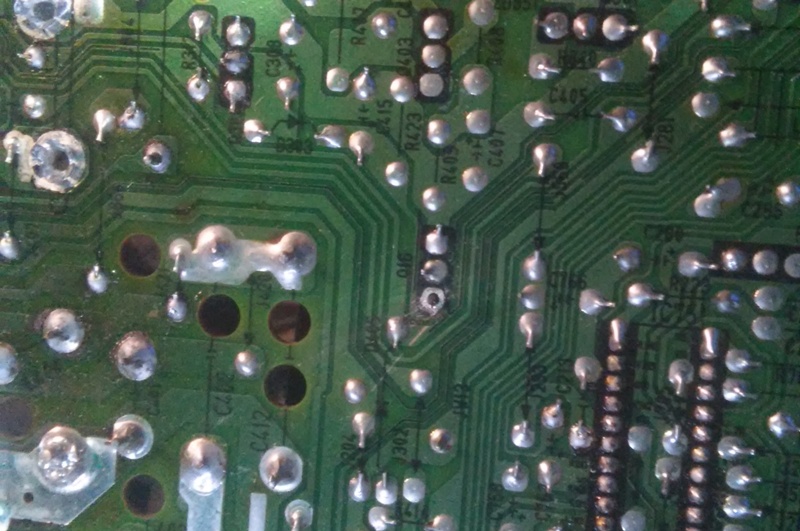

Lo que hice fue buscar en el diagrama de este televisor, el circuito de protección, quien se encarga de producir el apagado en este caso es el transistor marcado como Q16, por lo que desconecté la base de dicho transistor, como puede verse en la imagen, y luego al encender el TV esta vez sí prendió con la típica línea horizontal en el centro, lo cual me dio la seguridad de que era una falla de vertical.
Para desactivar la protección solo hay que desconectar el pin de base del transistor Q16
No siempre cuando se produce esta línea se debe a que el integrado vertical está dañado, a veces el problema está en los voltajes que proveen a dicho integrado y que por lo general vienen del Flyback, por lo que antes de cambiar el componente es necesario revisar estos voltajes y componentes asociados como resistencias y diodos.
Una vez que me aseguré que los voltajes estaban bien, procedí a cambiar el integrado vertical LA78041 y resoldar el pin de base de Q16, con esto el televisor encendió pero con un pequeño pliegue en la parte de arriba, lo cual se solucionó cambiando el condensador de Pump-Up C307 (100uFx35V), con esto el televisor quedó funcionando correctamente.
Antes de cambiar el LA78041 es necesario asegurarse que los voltajes que lo alimentan estén presentes.
Pueden descargar el diagrama de este televisor aquí
No olvides comentar y compartir en Facebook, si te gustó el artículo suscríbete para recibir las nuevas publicaciones por correo.
