Una falla típica en TVs de la marca Daewoo con chasis CN-001G y similares, es aquella cuando el televisor enciende sin problemas, pero después de un rato se apaga. Esto puede suceder a los pocos segundos o luego de varias horas, pero lo característico de la falla a la que hago referencia es que, luego de apagarse el TV, es necesario desconectarlo de la red eléctrica y volver a enchufarlo para que pueda encender nuevamente.
Esta falla la he presenciado muchas veces, y los primeros casos que se me presentaron me hicieron sacar canas verdes, ya que a menudo uno cree que arregló el problema y luego de unas horas se vuelve a presentar, también se me dio varias veces el caso de que el dueño del TV lo traía quejándose de que se apagaba, pero cuando lo ponía a funcionar en mi taller, aunque pasara horas o días enteros encendido no se apagaba.
Qué componentes revisar
Por lo general cuando un televisor se apaga de forma intermitente, debemos primero sospechar de condensadores secos en la fuente, transistores con fugas o un problema de soldadura fría, sin embargo, en el caso de los televisores Daewoo con chasis CN-001G y otros parecidos, esta falla se suele dar muy a menudo porque se dispara un sistema de protección interno del integrado STRW6735.
Este integrado, que está ubicado en la etapa primaria de la fuente, tiene varias protecciones, y una de ellas es la OCP, la cual apaga completamente el integrado cuando se detecta un consumo excesivo de corriente, por lo cual, al activarse esta protección, desaparecen todos los voltajes en el secundario del transformador Chopper y la fuente solo vuelve a oscilar si desenchufamos el TV por unos segundos y volvemos a conectarlo.
En ocasiones el exceso de consumo detectado por el integrado no es tal, sino que esta protección toma la corriente de referencia a través de una resistencia (R805) de 0,22 o 0,33Ohm, la cual suele desvalorizarse y producir el apagado intermitente del televisor, aunque no haya ningún desperfecto en los demás circuitos.

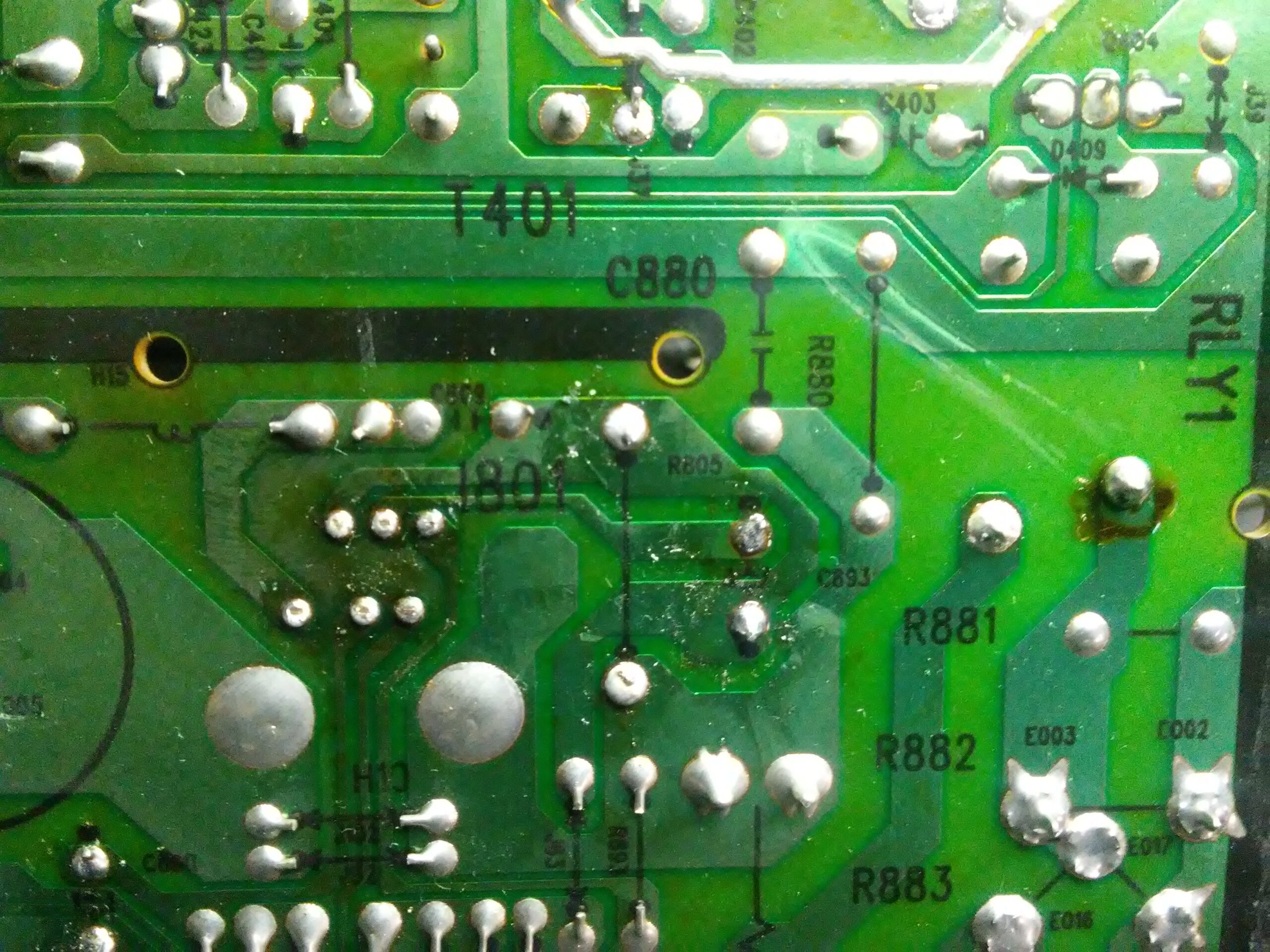

La resistencia R805 original de este TV era de 0,33 Ohm, pero la sustituí por una de 0,22 Ohm la cual hace que la protección OCP tarde más en dispararse.
Otras veces sucede que el mismo integrado se daña internamente y el televisor se apaga sin importar el valor de la mencionada resistencia o si hay o no exceso de consumo.
Un caso práctico
Ya que he explicado cómo se da esta falla y los componentes implicados, es fácil imaginarse cómo resolver un problema de este tipo.
Esta semana me tocó un caso de estos, y lo que hice, luego de escuchar al cliente lo que tenía que decir, fue conectar el TV a la red eléctrica y encenderlo.
Como mencioné, hay ocasiones en que el dueño dice que el televisor se apaga, pero cuando lo pruebo en mi taller, por más tiempo que lo deje encendido este no falla, en esos casos devuelvo el aparato a su dueño diciéndole que no puedo repararlo, ya que si la falla no se presenta en el taller, aunque cambie componentes no puedo saber si en realidad la resolví o no.
Sin embargo, en este caso el televisor sí se apagó a los cinco segundos o menos, luego lo destapé y revisé que no hubiera condensadores inflados, y por debajo de la placa repasé la soldadura despegada.
Después de esto volví a probar y se seguía apagando, así que saqué y medí los condensadores electrolíticos de la etapa primaria de la fuente, los cuales estaban en buen estado así que pasé a revisar la resistencia R805.
Luego de sacar la resistencia y medirla, el multímetro me marcó una impedancia del triple de lo que debía medir, así que la cambié por una nueva, y ya con esto el televisor no se volvió a apagar.
En este caso, como el televisor se apagaba en menos de cinco segundos, lo probé solo por una hora y ya con eso supe que había quedado reparado, sin embargo, hay casos de estos en los que el televisor no se apaga sino después de horas, casos en los cuales es necesario probarlo por más tiempo para asegurarse de que el problema ha sido resuelto.
Lea también: Reparación de fallas de encendido en televisores convencionales (1ra parte)
25 comentarios en “Reparación de TV Daewoo modelo DTQ-20V1SCG chasis CN-001G se apaga”
buenas queridos amigos ,saludos desde venezuela quisiera que me ayudaran con esta falla de tv daewoo chasis001a el cual se le quemo el modulo dpm y el regulador, cambie estos dos componentes y el tv no enciende,pero lo que no me cuadra es que en el secundario estan todos los voltages pero caidos es decir en 133,hay 120,…en 45,hay 36 y en los12 hay 7 voltios, pero del lado primario cuando mido el voltage que alimenta la r809 este esta bien pero cuando mido voltage en la r802 que esta en serie con r809 y alimenta al modulo hay un voltage minimo de 0,07 voltios , probe las resistencias fuera de la placa los valores estan correctos quisieran que me dieran sus opiniones sobre esta falla y muchisimas gracias se los agradesco
sera que esta en corto circuito or ido a tierra el voltage..
buenas tardes amigos me podran ayudar con una falla de un tv daewoo ultra slim el cual tiene falla de sincronismo horizontal y vertical
t.v daewoo chasiscn-001g-prende y enseguida se apaga pero primero la lumina la pantalla con gran intensidad le baje el screen y se sigue apagando medi la resistrencia R805 y se lee 05 ohms,,,el capastor prlcipal de la fuente c 804 esta un poco bajo de su valor 20 mf menos de su valor 330 mf ..grcias alguna ayuda.
Hola Jesús, si tu tv usa el strw6753, este suele dañarse y producir dicha falla, también prueba un condensador pequeño que hay en la etapa primaria de la fuente.
gracias por su ayuda vere si cambio el str y se corrige la falla agradecido por su interes..
Excelente aporte, muchas gracias.
gracias cambie la resistencia R805 de 0.33 Ohm por una de 0.22 Ohm y el tv funciono correctamente
saludos de cuantos watios debe ser esa resistencia de 0.22 ohm que se va a colocar?
Hola, es de 1W.
tengo tv convencional 20″rania desplazada imagen en sentido horizontal le he revisado todo y nada condensadores driver hdt chip probe otro y nada sale igual la parte derecha sin video descentrado totalmente
con respecto al rania amigo, hay un capacitor, creo que es de 35v 100 mf que va a dos pines del vertical, cambiele ese capacitor
buen aporte para todos aquellos que le gusta mucho la electronica grancias bendiciones
mi tv daewoo presenra el problema que se apaga cuando procesa imagenes con mucha claridad sin embargo el problema es que se dispara y la luz led se apaga.! tengo que desconectarlo y volverlo a conectar pero vuelve a repetir el mismo problema me dijero que es el regulador que esga dañado pero no se que otros componntes mas trabajan con el regulador o solo cambiando el regulador se corrige la falla.!
mi tv daewoo tiene el problema que se apaga cuando procesa imagenes con mucha claridad sin embargo el problema es que se dispara y la luz led se apaga.! tengo que desconectarlo y volverlo a conectar pero vuelve a repetir el mismo problema cheque los componentes y a la verdad requiero de mas informacion al respeto mucho sabre agradecer sus comentarios dejando ante mano que Dios os recompensará al doble por ciento en conocimiento,gracias y ante todo éxito laboral y fuente de trabajo para el dinero y sustento la parte mas importante y sobre todo salud
ha se me olvido mi tv daewoo es modelo DTQ-14V1SCG, chasis, CN-001A
Muchas gracias amigo Isaac muy buena informacion
gracias por la información amigo, mi tv Daewwo presenta ese mismo problema, ademas que la pantalla se esta reduciendo horizontalmente.
excelente informa muy valiosa para muchos casos se le agradece
que buen aporte isaac .gracias por darnos esos detalles , tengo un tv con esa falla y no sabia que hacer mil gracias hermano
buen dia gracias por compartir tan valiosa informacion
Gracias por la información, me ha sido muy útil y pude solucionar lo del tv Daeowoo…. He aprendido algo nuevo y de mucha utilidad. Saludos y muy agradecido.
muchas gracias colega tengo 2 tv con esta falla voy hacer la misma prueba q usted hizo buen dia
Los temas de los t.v combencionales son buenos e importantes . Pero me gustaria recibir informacion de los t.v de la nueva generacion fallas resueltas de de estos .
Saludos caballero, felicitaciones por tu pagina , en cual ciudad de Venezuela estas, me gustaría llevar varios televisores con fallas inusuales para que los repares
