Monitor AOC MW19E-BA

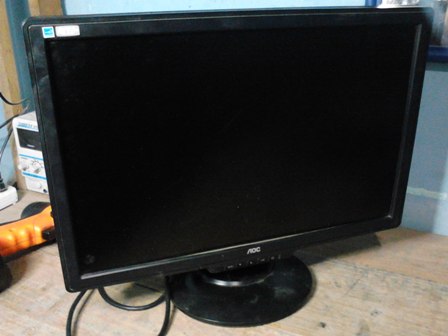

Continuando con la publicación de fallas resueltas, esta vez hablaré de un monitor de PC marca AOC de 19” modelo MW19E-BA el cual fue traído con la falla de que no enciende.
Lo primero que hacemos en este caso es conectar el aparato a la RED y a una computadora para asegurarnos de que en verdad no enciende, esto por el echo de que a veces el problema no está en el equipo en sí sino en la toma de corriente donde lo estaban conectando o la PC con la que lo usan entre otras.
Al conectar el monitor pude ver que en verdad no encendía ni siquiera el LED de Standby, y no respondía a ninguna tecla, en ocasiones esto puede deberse a que el cable de energía está roto internamente por lo que es buena idea medirlo con un multímetro antes de destapar el monitor.

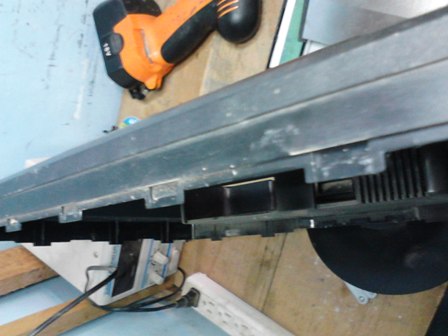

Medí el cable y estaba en buen estado por lo que procedí a desarmar el monitor, como ya saben este tipo de monitores no usan tornillos sino que la tapa trasera está asida a la parte delantera por medio de unos seguros o “uñas” que se pueden apreciar en la siguiente foto:
Seguros o uñas

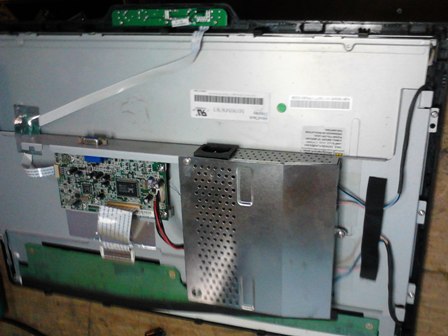

El truco es separar la tapa trasera con un destornillador o alguna pieza plástica que te sirva de palanca, tratando de ejercer la menor cantidad de fuerza posible para no dañarla. Una vez que hemos logrado quitar la tapa trasera puede verse en interior del monitor.
Interior del monitor
Cuando un monitor no enciende, la mayoría de las veces se debe a un problema en la fuente, y casi siempre es por un condensador electrolítico que se ha dañado, muchas veces se puede notar a simple vista los condensadores dañados, pero por supuesto debemos quitar la lámina metálica que cubre a la fuente para observarla.

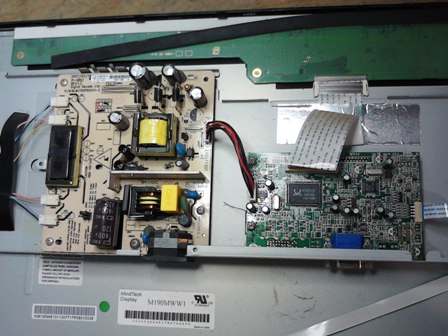

Fuente del monitor

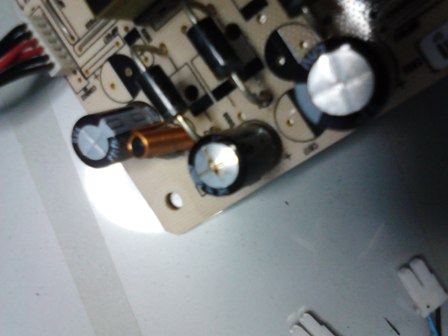

En esta fuente en particular se puede ver claramente cuál es el condensador que está dañado:
Filtro dañado
Pero no se engañen, no siempre que los condensadores se dañan puede detectarse el daño a simple vista, por lo cual es bueno contar en el taller con un capacímetro que nos permita medirlos para corroborar su estado.
Una vez detectado el condensador dañado este fue reemplazado por uno nuevo, tomando en cuenta no sólo la capacitancia y voltaje sino también la temperatura de trabajo (108 Grados), y luego al conectarse otra vez el monitor este encendió correctamente.
