Hoy hablaremos de un componente muy popular entre los amantes de la electrónica por su versatilidad, se trata del módulo MT3608 el cual es un conversor DC-DC del tipo Boost/Step-Up. En este artículo explicaremos los aspectos básicos de este módulo, sus principales características y posibles usos prácticos.
¿Qué es un circuito Boost/Step-Up?

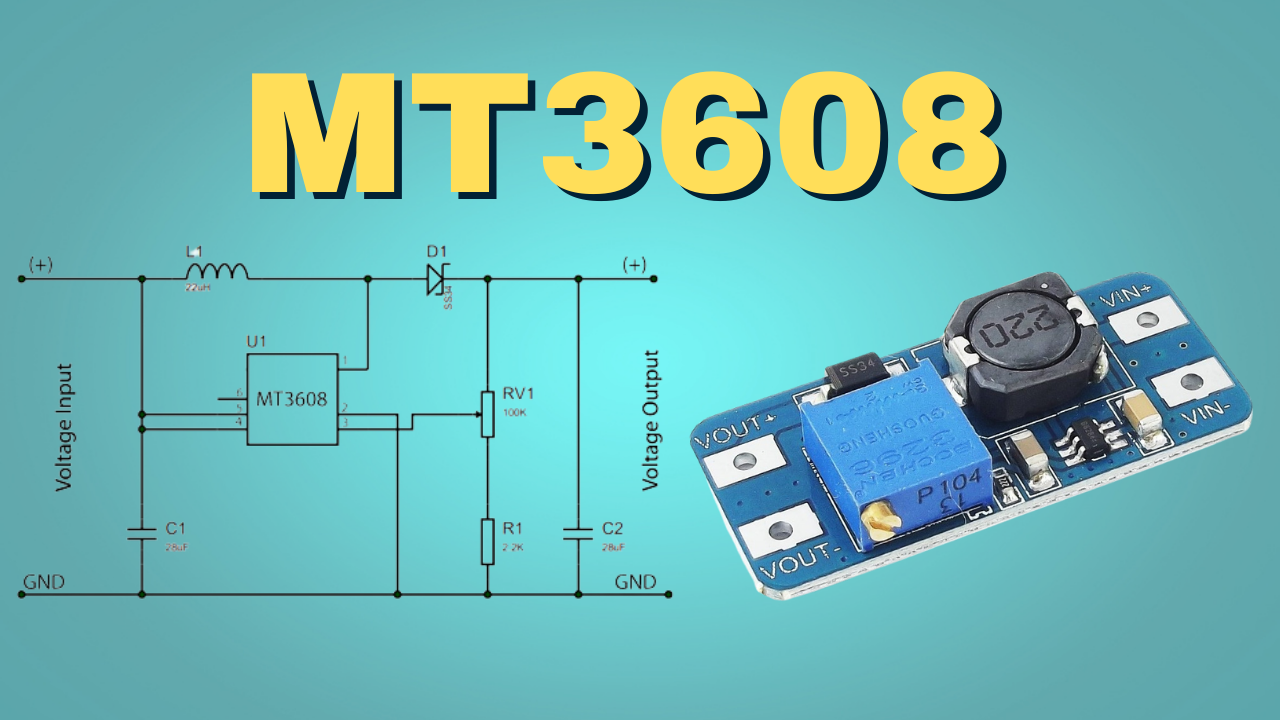

El término Boost o Step-Up Converter es usado en electrónica para designar un tipo de circuito regulador DC-DC que aumenta la tensión de entrada a una tensión de salida mayor (Figura 1). Estos circuitos constan de un interruptor (generalmente un transistor MOSFET) junto a un inductor, que pueden ser controlados mediante un circuito integrado. Cuando se enciende el interruptor, el inductor almacena energía. Cuando se apaga el interruptor, el inductor libera esta energía, lo que aumenta la tensión de salida, básicamente esa es la forma en que se logra el aumento de voltaje.
¿Qué es el módulo MT3608?
El módulo MT3608 es un conversor DC-DC Boost/Step-Up basado en el integrado MT3608, que como ya seguramente intuyen, es capaz de aumentar su voltaje de entrada a una tensión mucho mayor en su salida, lo que lo hace realmente útil y práctico para muchas aplicaciones en las que se requiere una tensión mayor a la que hay disponible.
Su voltaje de salida es muy estable, y puede ser regulado por medio de una resistencia variable de precisión. Además, este módulo tiene una eficiencia energética del 94%, lo que significa que desperdicia muy poca energía en forma de calor.
Principales características del MT3608
El módulo MT3608 tiene varias características importantes que lo hacen útil en muchos circuitos electrónicos. Algunas de estas son:
- Tensión de entrada: El módulo puede aceptar una tensión de entrada de 2V a 24V.
- Tensión de salida: La tensión de salida se puede ajustar entre 2V y 28V mediante un potenciómetro.
- Corriente máxima: El módulo puede manejar una corriente de salida de hasta 2A.
- Protección: El módulo tiene protección contra sobrecalentamiento, cortocircuitos y polaridad inversa.
Posibles usos prácticos del módulo MT3608
Este módulo es útil en muchas aplicaciones en las que se necesita aumentar la tensión de entrada a una tensión de salida más alta y estable. Algunos ejemplos de posibles usos prácticos son:
- Alimentar aparatos como modems o routers con baterías cuyo voltaje es inferior al del equipo.
- Crear un Power Bank para alimentar dispositivos USB a partir de una batería de litio de 3,7V.
- Alimentar iluminación LED que requiere una tensión de alimentación específica.
- Usar la batería de nuestro coche o vehículo para alimentar equipos que requieren una mayor tensión.
Un caso práctico en el que personalmente he usado este módulo es para reemplazar la batería de 9V de mi multímetro por una batería de litio de 3,7V la cual tiene mucha más capacidad y la puedo recargar con otro módulo del que hablaré más adelante.
Conclusión
El módulo MT3608 es un regulador DC-DC boost/step-up eficiente y versátil que puede ser utilizado en una amplia variedad de circuitos electrónicos. Con su alta eficiencia energética, sus características ajustables y su protección integrada, este módulo es una excelente opción para aquellos usos en que se necesita aumentar la tensión de entrada a una tensión de salida más alta y estable.
¿Haz usado este módulo? Deja un comentario contando tu experiencia.
