Fallas en el teclado
Un tipo de fallas muy comunes en los televisores convencionales son aquellas relacionadas con el teclado, suelen presentarse en forma de funcionamiento errático del TV cuando se pulsa alguna tecla del panel frontal.
Algunas veces cuando el usuario presiona un botón, por ejemplo el de volumen, el televisor hace algo distinto, como cambiar de canal o apagarse, o simplemente no hace nada aunque se presione la tecla con mucha fuerza, cosa que finalmente termina con un teclado roto.
Causas
Una de las principales causas del funcionamiento errático del teclado son los micro-pulsadores sulfatados, estos componentes con el tiempo pierden continuidad debido a la humedad del ambiente y en ocasiones también por el sudor en las manos del usuario.

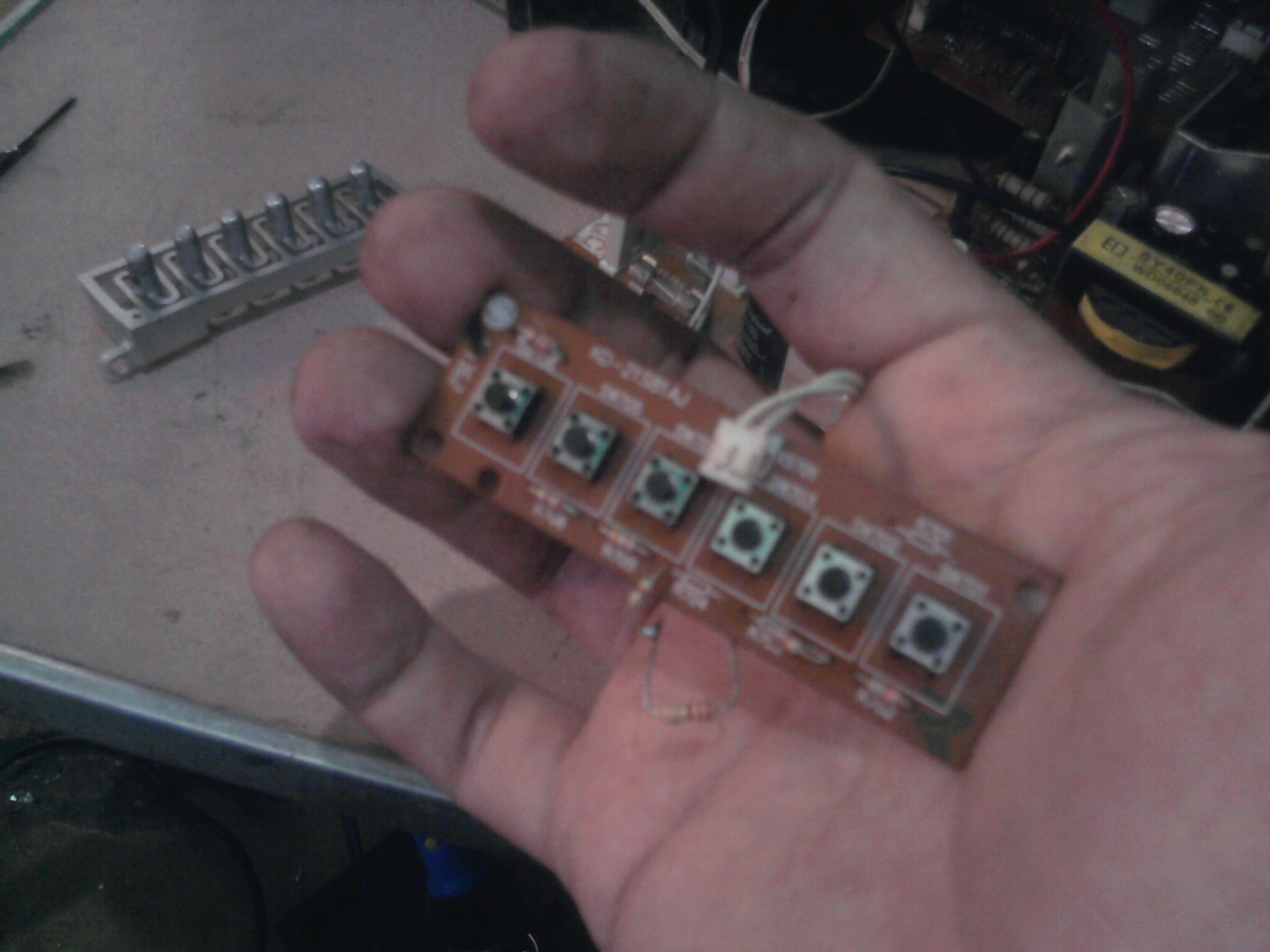

Primero, es necesario entender cómo funciona el teclado en la mayoría de televisores, casi siempre el teclado o panel frontal está formado por un grupo de pulsadores conectados cada uno de ellos a una resistencia en serie cuyo valor varía dependiendo de la función de dicha tecla.
Al ser pulsada una tecla, se conducen 5V a través del pulsador, luego las resistencias conectadas en serie reducen el voltaje a un valor entre 0,5 y 4,5 voltios que son enviados a un puerto de entrada del micro, todas las teclas envían su señal al mismo puerto del micro, pero este último sabe qué acción llevar a cabo en base al nivel de volteje que recibe.
Entonces, al perder continuidad un pulsador este actúa como una resistencia, y al ser pulsado el voltaje que llega al micro es inferior al que debería llegar por lo que la orden es mal interpretada y el micro realiza una acción distinta a la deseada por el usuario.
Esta falla no se debe confundir con una parecida en la cual el televisor en ocasiones comienza a cambiar de canal o a subir y bajar volumen sin que nadie esté accionando el teclado o control remoto, ese tipo de fallas está más relacionada con soldadura fría o a algún transistor con fugas, cuando la falla es debida a las teclas el tv falla cuando una de las teclas es presionada, no antes ni después.
Existen también ocasiones en las que incluso cambiando todos los pulsadores del panel continúan fallando una o varias teclas, es decir, colocamos todos los pulsadores nuevos y luego al presionar una tecla continua el funcionamiento errático, en estos casos, que son pocos, es necesario modificar el valor de las resistencias en serie con los pulsadores que son las encargadas de determinar el nivel de voltaje que llegará al puerto de entrada del microprocesador.
Podemos ir probando resistencias de valores mayores o menores hasta encontrar la correcta, suele suceder que aunque fallen varias teclas sólo sea necesario modificar una de ellas ya que están dispuestas en serie y al modificar el valor de una se modifica el voltaje que entregarán todas las resistencias que vienen después de esa.
He de mencionar que hay también ocasiones en que el funcionamiento errático al presionar una tecla en el TV no es debida a los pulsadores, también puede deberse a falsos contactos o en muchas ocasiones a la memoria EEPROM. Si has cambiado todos los pulsadores del panel y aun el televisor continúa por ejemplo apagándose al presionar CH+ entonces debes probar con una memoria nueva ya que probablemente el problema esté allí.
Por último, cuando lo que se ha dañado no son los pulsadores en sí sino los botones plásticos, hay que ingeniárselas un poco para repararlos, muchas veces cuando los botones de un TV se han despegado por haber sido presionados con mucha fuerza estos pueden ser pegados nuevamente usando pegamento epoxi, en Venezuela venden uno llamado “2 toneladas” el cual funciona muy bien para este tipo de trabajos, sólo requiere 24 horas para secar.
Sin embargo, muchas veces pasa que el o los botones se han roto de tal manera que es imposible volver a pegarlos, en dichos casos recomiendo comprar pulsadores normalmente abiertos del tipo que traen una tuerca para fijarlos, como los que muestro en las siguientes imágenes, este tipo de pulsadores funcionan muy bien y tienen buena estética por lo que son una buena alternativa para reparar esos casos extremos.

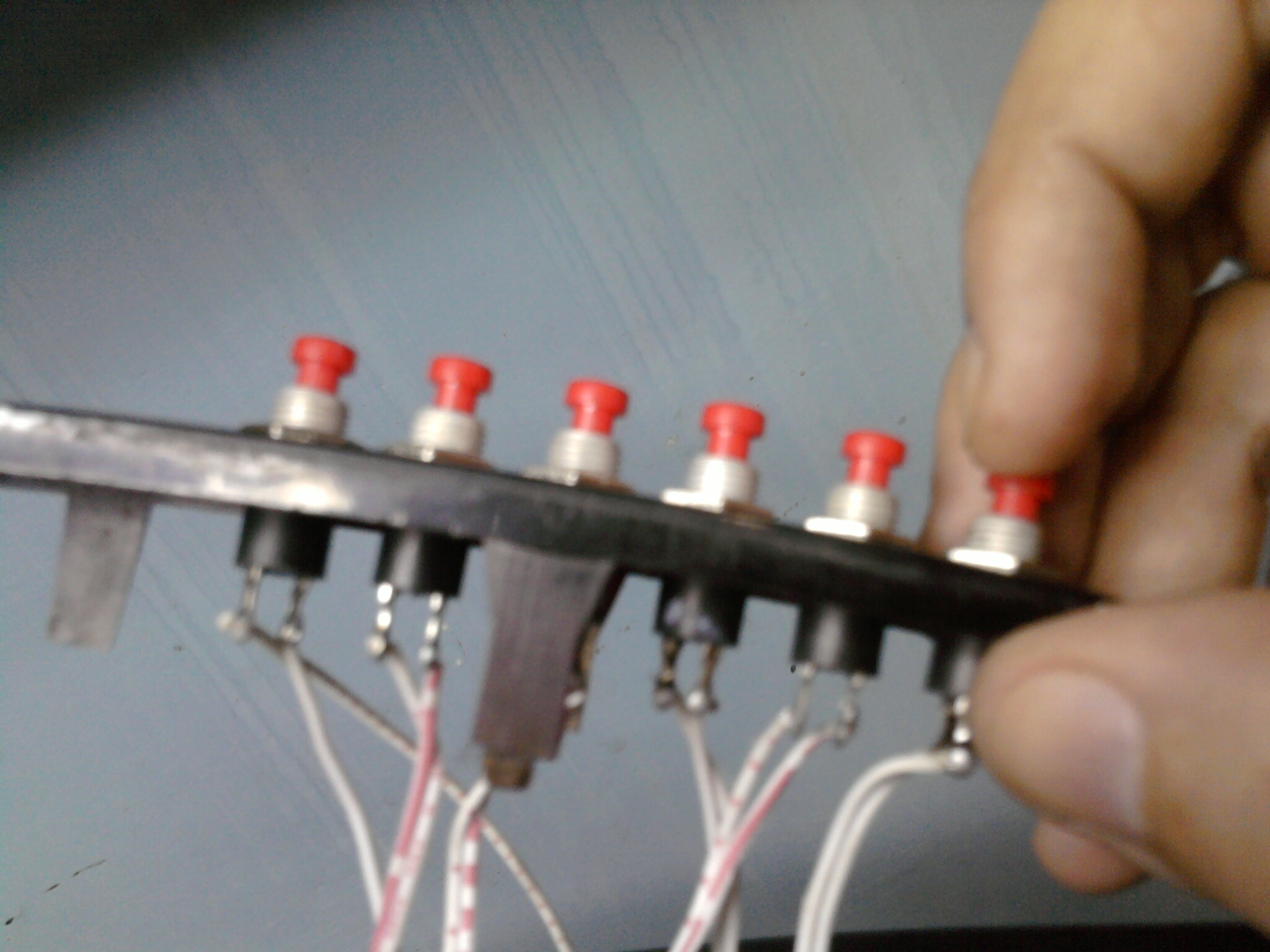

Este tipo de pulsadores con tuerca es el que más uso para reparar los teclados cuyos botones están tan rotos que no pueden ser pegados en su sitio.

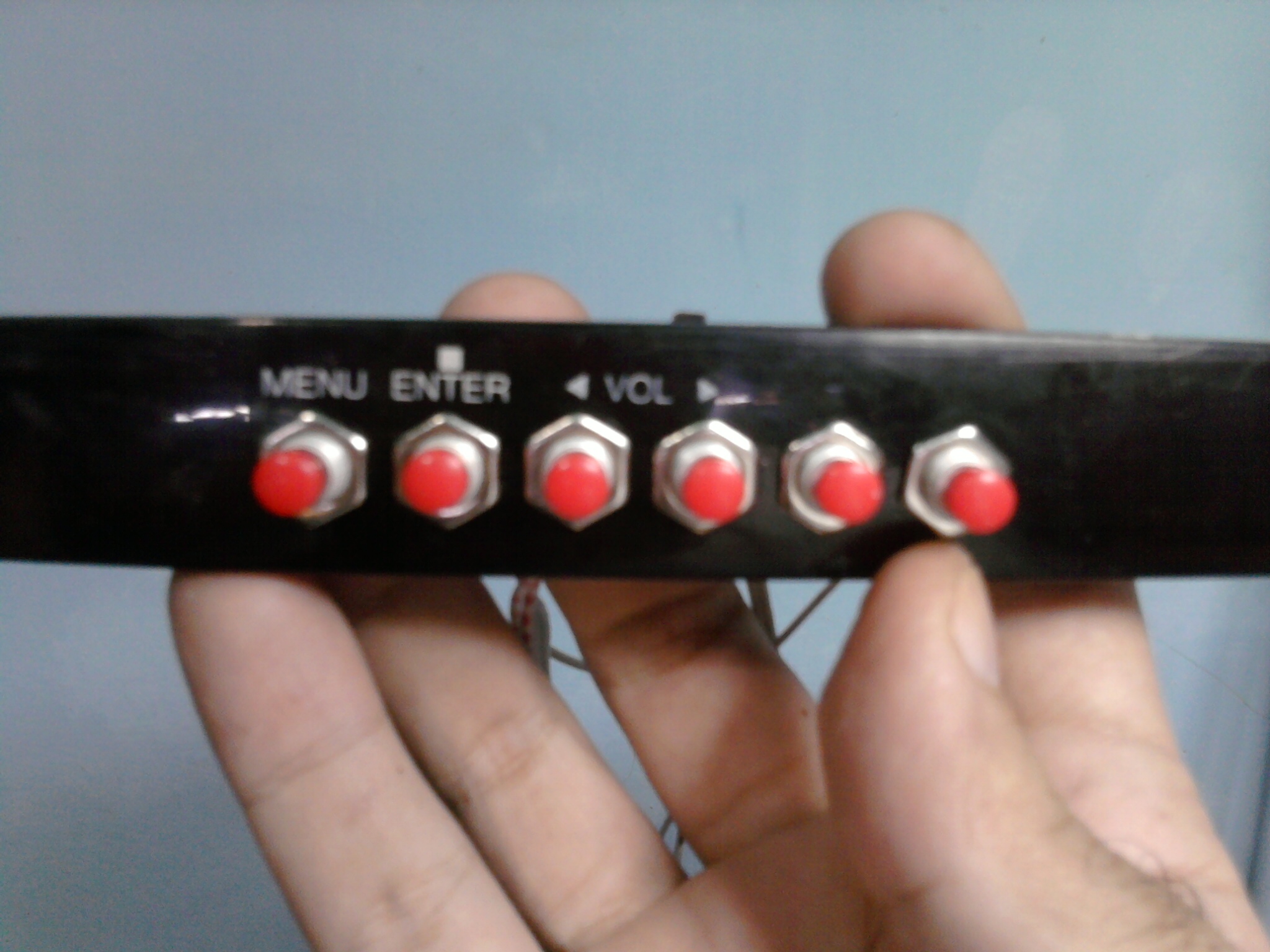

Así se ven una vez colocados en los hoyos del panel frontal.

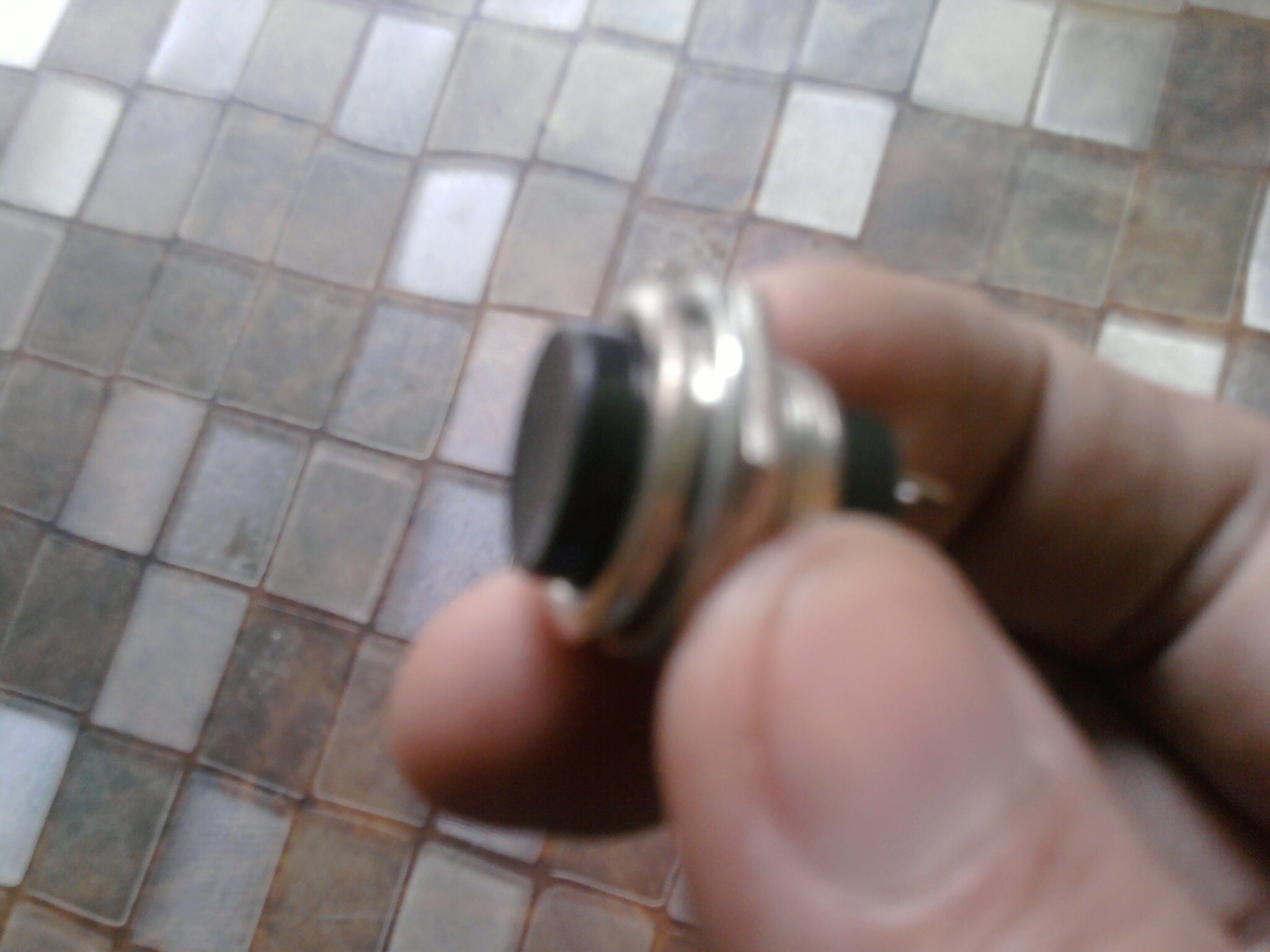

Este modelo de pulsador es el que uso normalmente para el botón de «Power» o encendido en los televisores que usan un botón grande y redondeado para esta función, normalmente el pulsador entra casi exacto en el agujero original del televisor, sino entonces hay que abrir un poco más el hueco con alguna herramienta como un Mototool.
