Fallas de encendido resueltas en televisores Samsung pantalla plana

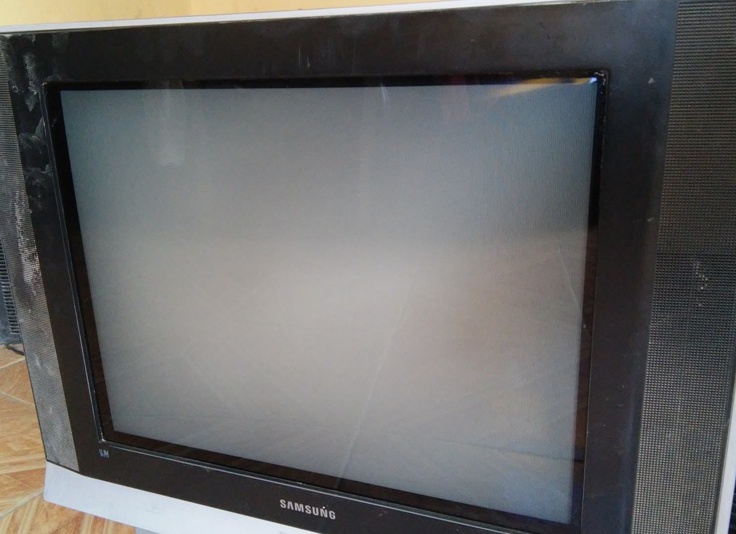

Samsung CL-21Z43ML

Hola amigos, les comparto algunas de las fallas de encendido que resolví entre ayer y hoy en televisores Samsung de pantalla plana.

Primer caso: Samsung CL21M40MQ

Este televisor me llegó con la falla de que no encendía, la solución no estaba tan difícil, ya que al destaparlo y conectarlo a la red, vi que salía algo de humo de la placa.

Desconecté el TV y al mirar de cerca, al lado del Flyback había un condensador (CR409S) carbonizado, el cual era el que emitía humo. Este componente muy a menudo se daña, no solo en televisores Samsung sino en todas las marcas.

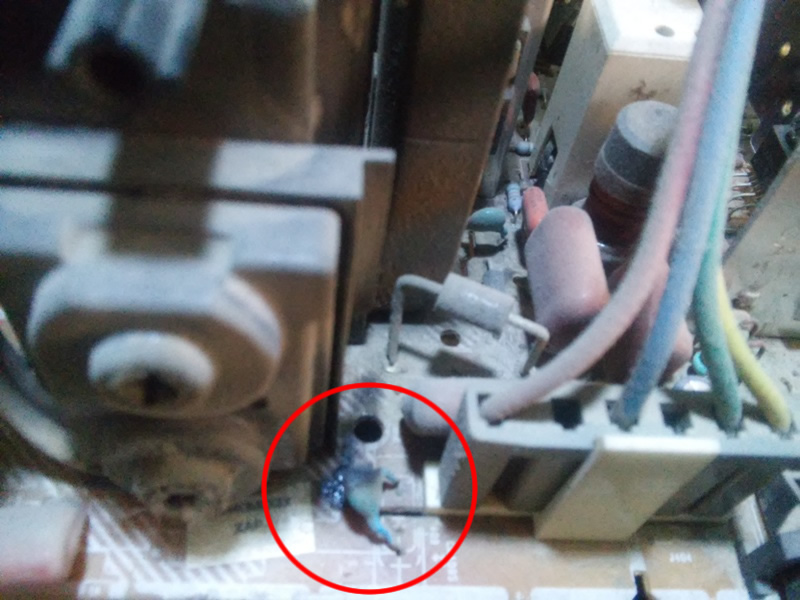

El condensador dañado está marcado en la imagen con un círculo rojo.

A veces cuando el daño en este condensador no es tan evidente, (pues no siempre se carboniza sino que puede ponerse en corto aunque por fuera parezca estar en buen estado) podemos confundirnos y creer que el corto está en el transistor horizontal o el Flyback, por eso es importante medir los componentes fuera de la placa y no conectados a esta.

También sobre esto es bueno señalar que, he visto a veces que los técnicos cuando encuentran este componente dañado simplemente lo retiran sin reemplazarlo, ya que el televisor puede funcionar sin él, pero lo que no saben es que ese condensador tiene una función importante, la cual es filtrar algunos picos de voltaje que se producen en la etapa horizontal.

Cuando se elimina ese condensador, aunque el televisor pueda funcionar por un tiempo, en algún momento se producirá el daño de componentes importantes, como el micro o el jungla, debido a esos picos de voltaje que no están siendo filtrados.

Bueno, lo cierto es que, para arreglar la falla simplemente busqué en el diagrama de este TV el valor del condensador y coloqué uno del voltaje y capacitancia indicados, con esto el televisor encendió sin problemas.

Segundo caso: Samsung CL-21Z43ML

Este televisor es parecido al anterior pero con pantalla Ultra Slim, al llegar no encendía, pero cuando lo destapé y lo conecté a la red eléctrica pude ver que el filamento se iluminaba, es decir que era un problema de pantalla negra, el cual se produce normalmente por la activación de alguna protección.

Una forma de saber qué protección es la que se está activando, es aumentar lentamente el Screen en el potenciómetro que tiene el Flyback para ello, y por lo general veremos en la pantalla un indicio de qué es lo que pasa, la mayoría de las veces se trata de protección por vertical o la protección IK, sin embargo en este caso lo que vi se los muestro en el siguiente video:

Como pueden ver la imagen se veía con poca apertura horizontal, lo cual es un indicio de una falla en esa etapa.

Al revisar la placa, (estaba bastante sucia así que debí limpiarla primero) vi un condensador cerca del Flyback inflado, lo saqué y al medirlo comprobé que estaba seco, así que lo reemplacé por uno de las mismas características, 2,2uF por 350V, y ya con esto el televisor encendió a la perfección.

Tercer caso: Samsung CL21M40MQ

Este televisor es del mismo modelo que el del primer caso, y aunque tenía la misma falla (no enciende), la razón era muy distinta, esto es importante señalarlo ya que he visto que en ocasiones hay personas que leen alguna falla resuelta de las que publico, y creen que en todos los casos cuando se presente esa falla el componente dañado será el mismo, y pasa por ejemplo que si yo o alguien en internet dice que un televisor “X” no encendía porque tenía el Flyback malo, entonces quienes tienen un televisor igual que no enciende van y compran el Flyback y lo cambia, sin ni siquiera medir nada, y luego se decepcionan porque su TV no encendió.

No me canso de decir que esa no es la forma de reparar los televisores, la forma correcta es hacer mediciones y seguir un proceso lógico que nos permita identificar el componente dañado.

Entonces, en esta ocasión el televisor no encendía, al presionar Power se apagaba el LED de Standby pero no había iluminación en el filamento ni nada que indicara que el TV encendería, además para que el LED volviera a encender había que desconectar el televisor.

Lo primero que hice fue medir el +B de la fuente y vi que su valor era el correcto tanto antes como después de pulsar el botón de Power.

Seguidamente medí los 5V que alimentan la memoria EEPROM y vi que este medía un poco más de cuatro voltios, y al pulsar Power dicho voltaje bajaba a dos voltios, lo cual no debe pasar.

Este modelo de TV usa un multiregulador KA7632, el cual se encarga de generar algunos voltajes que alimentan varias etapas del televisor, aquí pueden descargar un documento con la explicación de cómo funciona este circuito en el chasis K15A que usa un sistema similar.

Básicamente, cuando alguno de los voltajes (8V, 5V, 3,3V) que dependen del KA7632 falla, debemos revisar dicho integrado y sus componentes asociados, por ejemplo muy a menudo pasa que lo que se daña no es el integrado en si sino algunos condensadores de 100uFx25V alrededor de él, en este caso los revisé y al sacar uno a uno estos condensadores encontré que varios de ellos estaban desvalorizados, por lo que los reemplacé y al volver a conectar el TV y presionar Power, el televisor hizo un intento de encender pero vi una pequeña chispa que saltó desde el yugo a la pantalla.

Ya desde que había abierto el televisor me había percatado que había humedad en la pantalla y alrededor del yugo, esto es algo que se ve mucho en los televisores y no necesariamente se debe a que le haya caído agua directamente, sino más bien a agua del ambiente que se condensa en la noche cuando hace frio y el TV está apagado.

En la imagen puede apreciarse la humedad acumulada entre la pantalla y el yugo producto de la condensación.

En algunos casos, el polvo que se acumula dentro del televisor, aunado a la humedad de la condensación, hacen que se produzcan saltos de chispas entre la pantalla y el yugo, lo cual puede hacer que este último se dañe.

Saqué el yugo y vi que efectivamente había un punto negro en él, desde donde saltaban chispas hacia la pantalla y una de las pistas estaba rota, como pueden ver en la imagen.

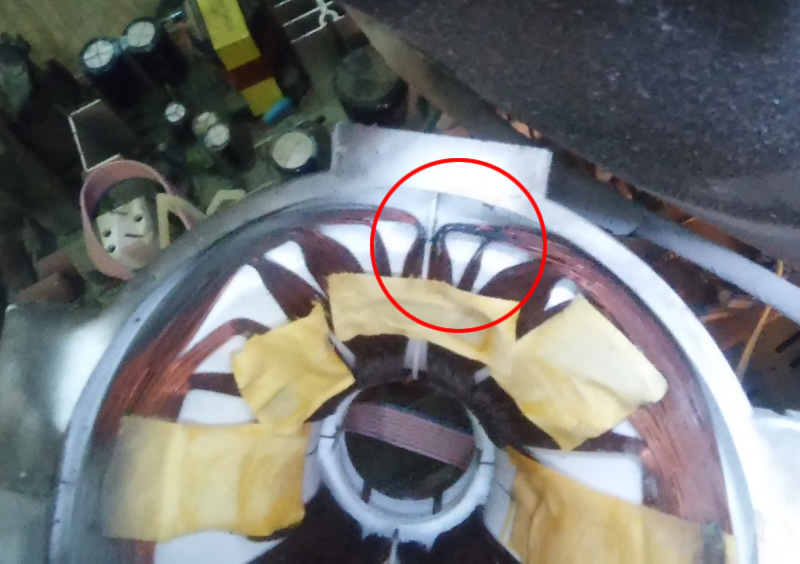

Se marca con un círculo rojo el punto donde está dañada la bobina horizontal del yugo.

Por lo general cuando un yugo se daña hay que cambiarlo, ya que la mayoría de las veces no se pueden reparar, sin embargo en este caso el daño era tan pequeño y superficial que decidí intentar repararlo, separé las tres pistas de cable que se veían más quemadas y la que se había roto la pegué con soldadura, luego apliqué pegamento Dos Toneladas, del cual ya he hablado en otras ocasiones, y luego de esperar unas horas, volví a probar el televisor.

Primero separé los alambres y soldé con estaño el que estaba roto.

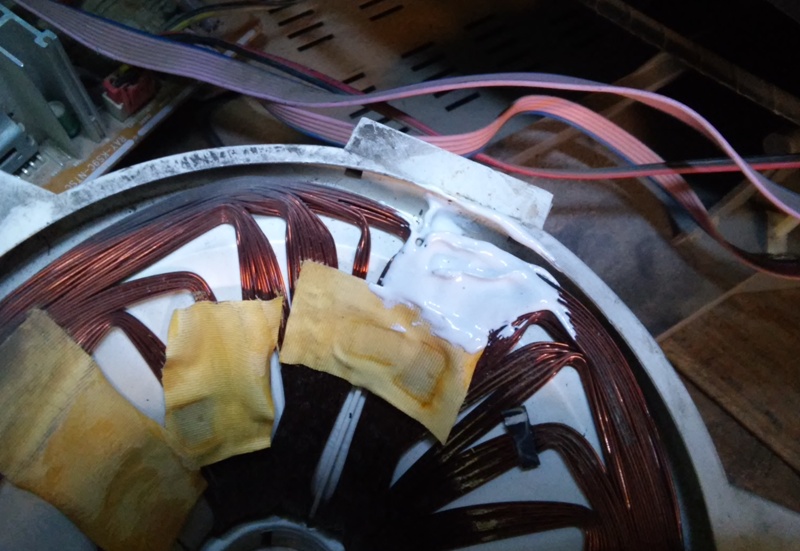

Seguidamente coloqué pegamento Dos Toneladas para sellar la parte dañada

Esta vez al conectar el TV a la red eléctrica y pulsar Power, noté que un componente en la placa comenzó a humear, por lo que desconecté rápidamente y revisé de qué se trataba, pude ver que los implicados eran el condensador CR404S y la resistencia R414, los cuales producen una falla muy típica en este chasis de la cual ya he hablado antes.

Cambié ambos componentes por otros del mismo valor, y ya esta vez al conectar el televisor y dar Power finalmente encendió sin más problemas.

Conclusiones

Bueno amigos, como pueden ver, tres televisores similares y con el mismo síntoma, tenían fallas totalmente distintas, esto nos demuestra que no es posible diagnosticar un televisor con solo mirarlo como algunas personas piensan, para saber lo que un televisor tiene dañado hay que destaparlo y hacer una serie de mediciones, muy a menudo me llegan personas que me traen un televisor y me dicen “tengo un amigo o un conocido que dice que lo que está malo es tal cosa”, y cuando les pregunto por qué no lo arregló si ya sabe lo que tiene malo, me dicen que no lo destapó “porque no tiene las herramientas”, es decir que el diagnóstico lo hizo adivinando.

Hacer esto, dar diagnósticos basados en el arte de la adivinación, no es conveniente, no lo es para quien lo hace, ya que si diagnosticas un televisor sin haberlo destapado y revisado muy posiblemente te equivoques, y si la reparación sale más costosa o más complicada de lo que en un principio pensaste, el negocio te saldrá mal.

En segundo lugar, es malo para el técnico al que le llevarán el televisor después, dado que el dueño estará seguro de que la falla está en el sitio o componente que le dijeron, y si el nuevo técnico luego de revisar le dice que la falla es mucho más compleja, no le creerá, pensará que lo quiere estafar o que no sabe hacer su trabajo, y también es malo para el propio dueño del televisor, que tiene que decidir a quién creerle.

Entonces, en definitiva, les recomiendo que no hagan diagnósticos a priori, esa es también una de las razones por las que no contesto muchas de las preguntas que me dejan en los comentarios, básicamente cuando alguien que no sabe nada de electrónica me dice “Mi televisor no prende, ¿qué será lo que tiene?”, obviamente el único buen consejo que le puedo dar es que lo lleve a un taller, ya que por internet nadie se lo podrá arreglar.

Bueno eso es todo por hoy, hasta la próxima entrega y suerte en sus reparaciones.
