DTQ20V1FS

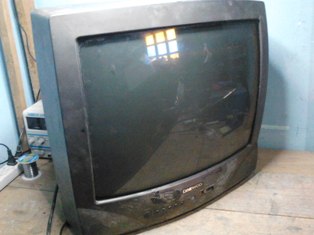

Sigo con la publicación de fallas resueltas luego de varios meses de inactividad producto de problemas con el servidor, como habrán notado la página cambió de dominio, y hay otros cambios que se avecinan. En esta ocasión les hablaré de un TV marca Daewoo modelo DTQ20V1FS que llegó a revisión en el taller con una falla intermitente, este podía funcionar bien por un rato pero al pasar unos minutos la imagen se cerraba un poco horizontalmente y perdía nitidez.
Lo primero que sospechamos cuando hay fallas intermitentes es de soldadura fría, es decir, para quienes no conocen el término, puntos de soldadura que con el pasar del tiempo se despegan por acción del calor y la vibración, produciendo falsos contactos que a su vez producen fallas intermitentes.
Sin embargo, hay una característica de las fallas producidas por soldadura fría y es que estas se presentan cuando movemos un poco la placa del TV o cuando subimos todo el volumen para que aumente la vibración, en este caso no era así, la falla aparecía de repente después de unos minutos y desaparecía sola también, sin importar si se movía o no la placa.
Aun así, procedí a repasar todas las soldaduras sospechosas, cosa que por supuesto no resolvió la falla pero me permitió descartar soldadura fría y además asegurar que el TV no fallaría en poco tiempo por ese tipo de falla, pero mi sospecha ahora era un condensador que probablemente estaba en la fuente ya que la imagen se cerraba un poco como cuando el voltaje no está bien regulado.
Comencé a revisar los condensadores electrolíticos de la fuente midiéndolos con el capacímetro, y me encontré con que C820 de 100uF por 160V estaba desvalorado, lo reemplacé por uno nuevo y ya con esto la falla no volvió a presentarse en el televisor.
17 comentarios en “Reparación TV Daewoo modelo DTQ20V1FS falla intermitente de anchura”
SR ISSAC BN TARDES TENGO UN TLEVISOR DAEWOO MODELO DTQ20V1FS QUE CUANDO LO PRENDO SALE HEAT RON Y NO HACE MAS NADA NO SE SI ES UN TIPO DE BLOQUEO SI PODRA ALLUDARME EN ESA FALLA SE LO AGRADECIRIA FELIZ TARDE
buen dia sr isaac tengo un tv daewo con la siguiente falla el tv funciona bien pero al cabo de algun tiempo presenta una falla en la pantalla como destellos se va la imagen y le vuelve el sonido es normal la verda la falla me tiene desconsertrado a ver si usted me podria orientar que se ra que genere la falla de ante mano se lo agradesco su pronta respuesta
Estimado amigo mi televisor enciende normal despues de un rato hace como para apagarse pero luego vuelve a la normalidad y asi susecivamente que me explica usted gracia
Buen día señor Isaac. Bueno, tengo un problema con un televisor daewoo, y es que, al enchufarlo, inmediatamente comienza a encender y apagar en forma intermitente, y revisé transistor de salida horizontal, str, driver horizontal, transistores reguladores, resistencias, condensadores, soldaduras y otros, salvo el micro, la jungla y la memoria eeprom. mi pregunta es, ¿cabe la posibilidad que una memoria eeprom, ya corrompida en un televisor, pueda ocasionar tal anomalía? Me gustaría desoldar la memoria, copiar y guardar su informacion(respaldo), y proceder a grabarle nuevamente, pero lamentablemente no hallo en la web, la informacion de dicha eeprom. El tv que tengo es un cn-001g, modelo dtq14v1fssfg de 14 pulgadas. si fuera tan amable de enviarme tal información de la eeprom, le agradecería mucho para salir de dudas. Saludo desde venezuela.
La verdad no creo que la Eeprom sea la causante, pero buscaré a ver si tengo una parecida para publicarla.
Muchas gracias señor Isaac por su atención. Saludo.
Hola buen dia.. mi tv Daewoo no para la raya horizontal tiene tias asi no se como pararla, le rvise la placa y no veo el donde esta el sincrinidor parece que no tiene… por favor que hago… gracias
Buen día Sr. Isaac.
Mi Daewoo no se podía encender y después de unas semanas funcionaba casi normal (hace mucho q la pantalla se redujo un poco), esto fue así como por 1 año. Hace unos días encendió y después de 1 día, la pantalla se redujo a una línea horizontal en el medio.
Lo llevé al técnico y me dice que sufrió un corto, q necesita el NRN del integrado vertical, pero no se puede ver el número porq justo ahí el circuito lo quemó.
Si usted por casualidad sabe cuál es el número, le agradecería mucho darme la info.
Gracias de antemano
D.
Si el técnico no sabe usar el internet para buscar el diagrama mejor que busque otro técnico.
saludos amigo issac tengo un tv daewo modelo dtq 20s1ss chassis cn001g el cual llego con elcapacitor c804 con una pata reventada se lo cambie pero el televisor enciende bien todo normal video, audio,perfecto pero despues de cierto tiempo se apaga solo tengo voltaje en el c804 y el str w6735 en el pin 1 :150vol y en el pin 3; 14 y variable apagado ,lo desconecto y vuelvo aconectar apracen los voltajes correcto el tv funciona y despues vuelve apagarse quedando con los voltajes iniciales en el c804 y en el str sospecho del str pero como es muy costos en venezuela quisiera una opinion para descarta si es el causante del falla gracias
cambia el STR esa falla la da ese regulador
Buenas noches señor issac tengo una tv igual daewoo dtq-20v1fs y la pantalla esta cerrada horizontalmente, solo queda como 10 cm y esta así todo el tiempo, cuando caliente abre un poco pero no mucho, gracias si me ayuda a resolver el problema.
estoy viedo tu blog de comentarios muy buenos gracias saludos desde mexico
El Tv que tengo estuvo desconectado de la red 15 dias y al conectarlo enciende y sale un aviso «HEAT RUN» pero aunque busca los canales no presenta ni audio ni video, voltajes del preselector normales, solo los 5Voltios en 5,6 voltios lo demas normal, haga lo que haga siempre sale el mismo letrero en la pantalla y no hace mas nada
Posiblemente falla de EEPROM
gracias señor issac eres todo un maestro
gracias issac por tus consejos y publicaciones en reparaciones, soy tecnico en electronica pero de tv no sabia nada y gracias a ti y tu blog, ya e reparado algunos tv, soy nuevo en esto y gracias a ti estoy aprendiendo cada dia mas un cordial saludo desde republica dominicana.
