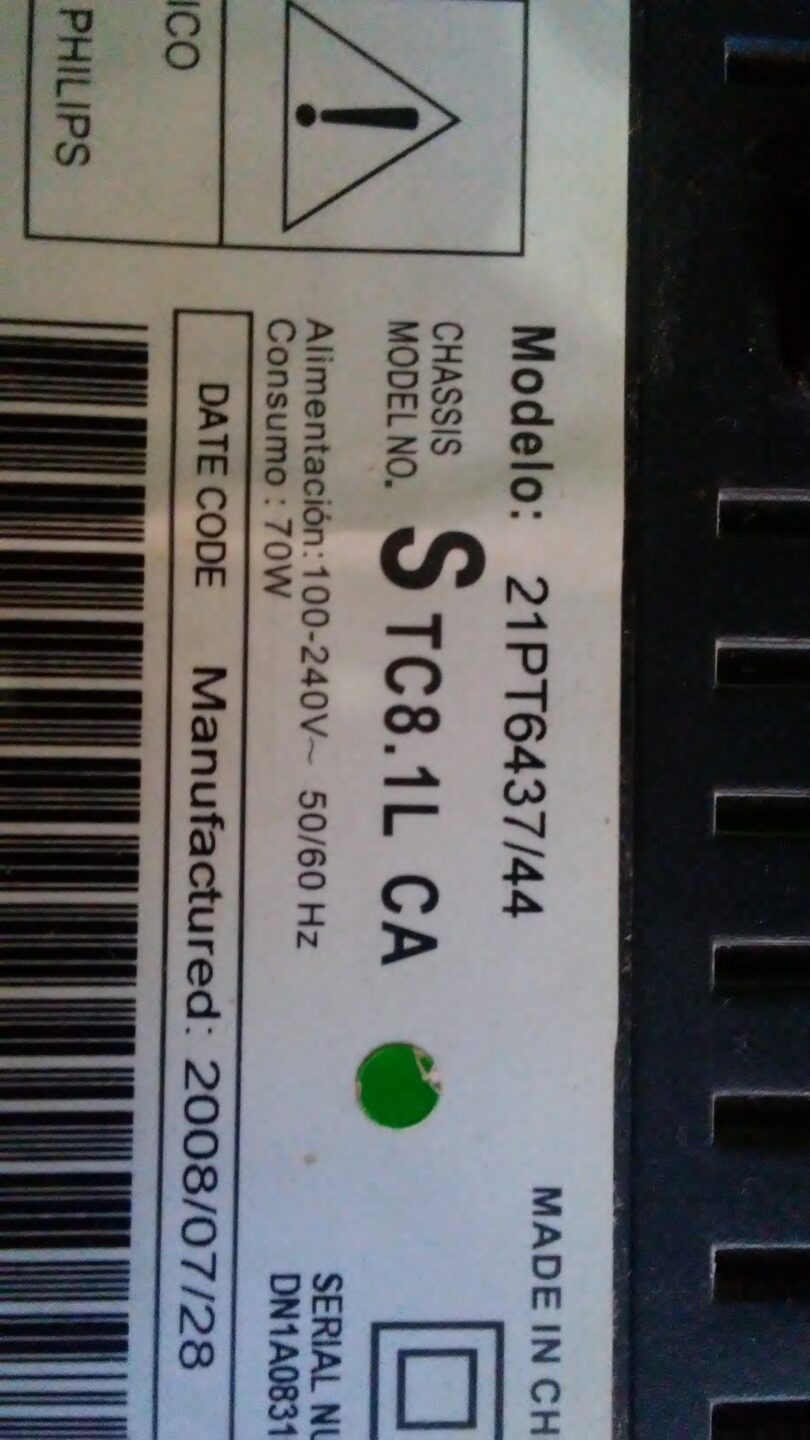

Hoy les voy a comentar sobre una falla en televisor marca Philips modelo 21PT6437/44 y chasis TC8.1L CA el cual se apagaba a los cinco segundos, el síntoma se daba al conectar el TV a la red eléctrica y pulsar el botón de encendido, este lograba encender y podía verse la pantalla azul pero luego de unos pocos segundos se apagaba y era imposible volver a encenderlo hasta que lo desconectáramos y volviéramos a conectar al tomacorriente.
Este tipo de fallas son muy comunes en los televisores Philips de tipo convencional, estos televisores tienen sistemas de protección que apagan el aparato cuando hay alguna anomalía, en otras marcas de televisores como Samsung, Sony o LG hay protecciones que solo apagan la pantalla, falla conocida como “pantalla negra”, sin embargo en el caso de los Philips la protección siempre apaga el equipo completamente al detectarse algún problema.

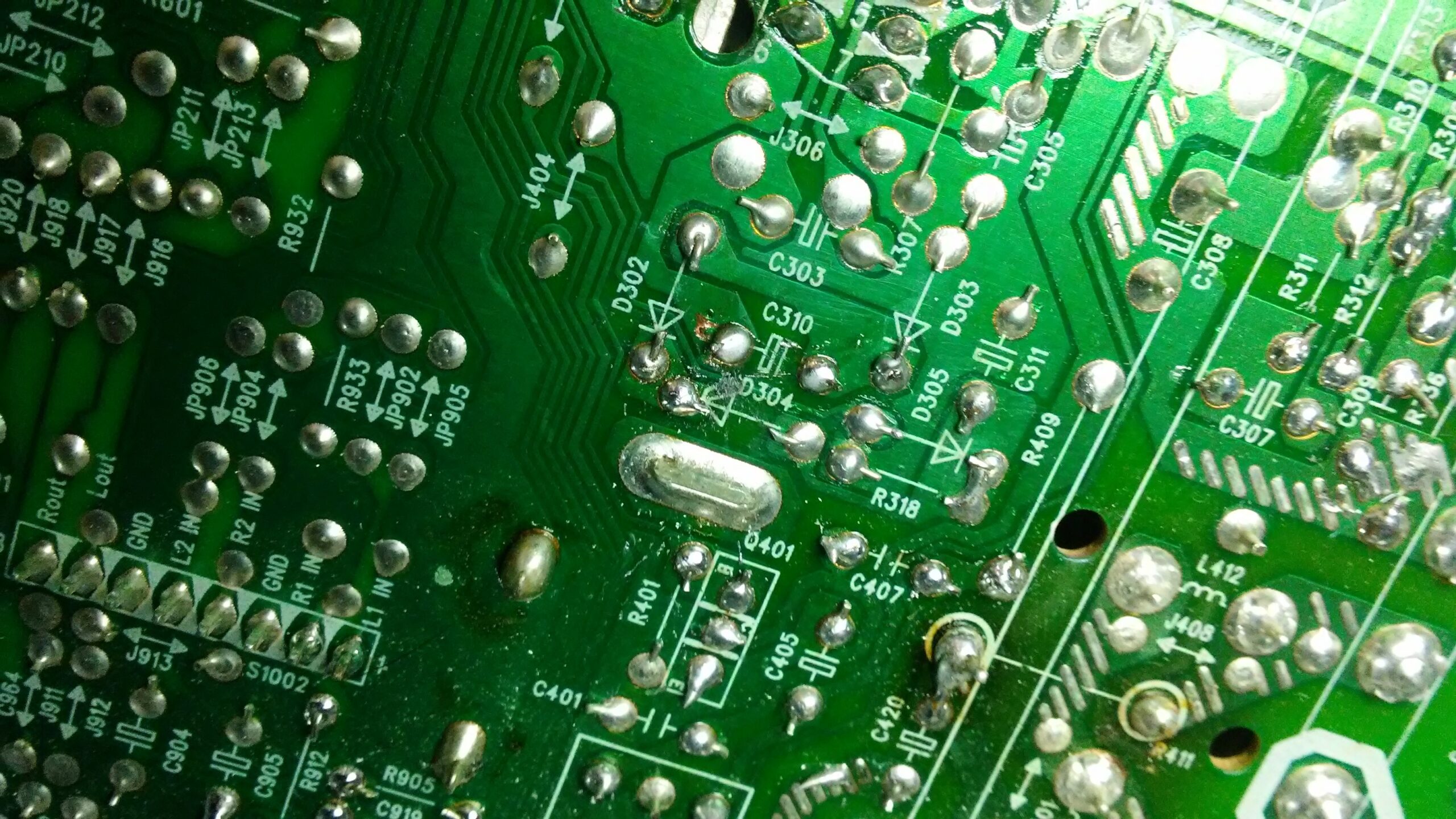

En este chasis, el condensador C310 de 4,7uF por 50V muy a menudo se seca y produce la falla de apagado por protección.
(Clic para agrandar)
En el caso de este chasis, el TC8.1L CA, es muy común que se seque el condensador C310 de 4,7uFx50V ubicado cerca del integrado vertical, este condensador está relacionado con la protección de X-Ray, en este caso procedí a sacarlo y medirlo con el capacímetro y vi que medía menos de 1uF, es decir que estaba totalmente desvalorado, coloqué un condensador en buen estado y ya con esto el televisor no se apagó más.
Como mencioné, en los televisores Philips se presentan muy a menudo los casos en que el televisor se apaga por protección, por experiencia la mayoría de las veces esto se debe a un condensador desvalorizado, aunque también se dan casos de que en otro taller al que lo hayan llevado pueden haber movido el potenciómetro de Screen en el Flyback y esto también puede hacer que se active la protección, también me ha pasado que a veces en esta marca de TV al producirse una chispa en el interior del sócalo de la pantalla, esta hace que se active la protección y se apague el aparato, en estos casos el televisor puede durar funcionando bien hasta horas y de repente apagarse, y la otra cosa que he visto que puede producir esta falla es la soldadura despegada o pistas rotas, del resto, sé que algunos compañeros dicen que cuando la pantalla está ya gastada también se da este problema y la única forma de solucionarlo es cambiar la pantalla, sin embargo a mí personalmente nunca se me ha presentado ese caso, siempre he podido solucionarlo en las formas que he comentado.
Eso es todo amigos, hasta la próxima, saludos y suerte en sus reparaciones.
