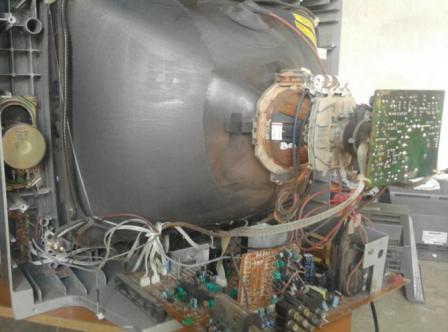

Me llego este tv con la falla que no enciende, estaba totalmente muerto, llegaban los 156 VDC al filtro principal, pero al probar las tenciones al secundario del transformador de conmutación las mismas no estaban presentes (estas tensiones se deben medir después del diodo rectificador porque antes del mismo las tensiones son de un valor de alterna a alta frecuencia que pueden oscilar entre los 15.000 a 82.000 hz y más aún, nuestro tester no está preparado para medir tensiones alternas a tan alta frecuencia), revise resistencias, diodos y condensadores en la fuente y todo estaba bien, inspeccione la fuente con mucho cuidado y note que el diodo VD916 era un zener de 5.6 voltios lo probé con el tester y marco bueno, decidí probarlo con una fuente para ver si el mismo estaba regulando, al hacer la prueba el zener no regulaba procedí a cambiarlo y al probar los voltaje en el secundario del conmutador todos estaban presentes, el televisor encendió pero con la falla de que los canales se cambiaban solos, revise los pulsadores por si alguno se había quedado presionado, pero no fue así, y recordé que había tenido una falla similar en otro tv y la misma era ocasionada por la EEPROM; procedí a programar la memoria N602 (24C08WP)… Y el tv quedo funcionando como se debe.
Descarga la EEPROM para Admiral kp2107 chasis kp2771UY
Formato: rar
Contraseña: isaachernandez.com.ve
Opción de descarga 1
22 comentarios en “Falla en tv admiral modelo kp2107 chasis kp2771UY (+EEPROM)”
hola isaachernandez yo tambien tengo el mismo problema con un admiral kp2107 la tarjeta que controla la entrada de audio despues que calienta distorciona el sonido necesito ayuda urgente desde venezuela….
Tengo un Tv. Admiral… Kp 2107 Estaba funcionando correctamente… (Lo deje en la casa enchufado a el toma corriente… Sin protec… «Estaba apagado…pero enchufado con el sensor Encendido… (Luego comiensa a llover en la calle… » Y luego cae un Rayo muy lejos de la casa.». Pero con mucha fuerrza electrica… El Tv admiral… «Se Apaga muere el tv » el sensor no enciende… Todos los circuitos dicen que esta bien, incluso, el fusible no se quemo… (Pero no enciende.)
Saludos amigo Isaac, un placer saludarle también desde Venezuela y felicitarlo por su buen emprendimiento de ayudar a otros con esta página, la siguiente es para consultarle que en lo relacionado con lo que le pasó al tv Admiral que usted describe tengo uno del mismo modelo y chasis y el problema que tiene es el mismo que tenía el suyo al final descrito, los canales cambian solos, el detalle es que bajé la data Eeprom que usted pusi pero esta no le sirvió, el problema es que pide una contraseña y he intentado con varias pero no me ha sido posible entrar, le agradezco si es posible su ayuda en este caso, de antemano gracias por su buena disposición de ayudar.
Tengo ese tv el cual no enciende ni da stamby la fuente hace un chidido para arrancar, ya saqué el horizontal colocNdo un foco y saqué el flyback y nada el mismo chillido en el zener del q regula los 5.6 voltios llegan menos 1.8 saque el zener conecte con fuente y regula perfecto la resistencia de 2.2 mega estaba desvalorizada a 4 mega le monte de 1 mega de medio y nada el voltaje no supera ni los 4 voltios donde el zener debería regular a 5.6 en fin supongo q está malo el tda pero esta muy costoso el integrado me da temor comprarlo y q no sea eso la Falla !
Hola, por lo general cuando el integrado regulador está dañado el televisor no hace nada, si tu televisor tiene algunos voltajes y hace ese ruido que dices entonces el problema es otro, te recomiendo revisar la guía de diagnóstico de fallas de endendido: https://www.electronicaih.com/reparacion-de-fallas-de-encendido-en-televisores-convencionales-1ra-parte/
gracias por rsp tus magnificas guias me las ley la verdad q son un aportazo pero de ver que hecho multipes pruebas sin obtener resultado sin me faltaria sacar el eprom y realmente no se que me podrá estar robando el voltaje o activando alguna proteccion… alguna resistencia abierta q no detecto hay q ya he sacado varias asi como condesadores y mido con multimetro y un esr q tengo y todo bien.
tiene mucha logica lo del integrado… el bombillo me llega a enrojecer el filamento ) si llegas a ver voltajes secundarios de la mitad de la capacitancia de los capacitores electroliticos pero muy breve diria q fraccions de segundos y asi se mantiene !
como se repara la falla del televisor rt2137us falla vertical imagen estirada por favor necesito su ayuda
Hola Alirio, en reparación de televisores no existen recetas ya que cada caso es distinto, por ello lo mejor es que busques a alguien que sepa de reparación y le pidas que revise el TV y te de un diagnóstico ya que por internet no hay forma de diagnosticarlo y menos de decirte cómo arreglarlo.
hola amigo tengo un tv admiral modelo k2107 hace para prende y los volaje llegan bien que sera
Hola Orlando, revisa esto.
buenas me llego un television marca admiral modelo kp2107 video esta bien se bien pero el volumen cuando va calentando comienza a distorcionar como estubiese un potenciometro sucio pero sospecho del integrado lv1116 le pido si me puede ayudar con esta falla que ya tengo dias tratando de localizar o anular la tarjeta ponerlo directo le agradesco su comentario gracias
Hola buenos días….. Saludos a la comunidad, tengo trabajando electrónica mas de 6 meses, y me ha llegado un tv igual al de esta publicación con la siguiente falla, Audio.
No se escuda nada, las cornetas no están en corto, el cambiado el ic de audio Tda2614 y no bota audio. Los voltajes están presentes. Y al tocar la pata N9 con el dedo mojado logro escuxar por las cornetas el audio sin problema alguno… Al retirar el dedo se deja de oír…. He sustituido los 4 condensadores electrolíticos, y uno ceramico mas los dos transistores que están en la etapa de audio y el problema persiste….
Le agradezco su ayuda a la comunidad….. Graxs de antemano.
saludos isaachernandez.com.ve he descargado la eeprom que gentilmente compartes pero con el impase que cuando la coloco en el tv dice INTRO_CONTRASEÑA por casualidad la conoces gracias desde honduras
Hola, no sé cual será esa contraseña.
Saludos amigo te felicito por tu pag esta muy completa quisiera saber si tienes el diagrama de este tv admiral y estamos a la orden yo tengo algunos diagramas pero no digitalizados q te puedan ayudar a ti o alguien q los necesite bien..
muy buenas noches señor isaac hernandes tengo tv admiral modelo kp-2107 la falla es de audio quisiera elimimar la tarjeta que lleva el ln1116n y si se puede sacar el audio directo de la jungla y el la4278 se le agradeceria su gentileza si puedes solucionarme este dolor de cabeza que tengo aproximadamente como 6 meses y disculpa te escribo de merida venezuela muchas gracias y disculpa
muy buenas noches señor isaac hernandes tengo tv admiral modelo kp-2107 la falla es de audio quisiera elinimar la tarjeta que lleva el ln1116n y si se puede sacar el audio directo de la jungla y el la4278 se le agradeseria su gentileza si puedes solucionarme este dolor de cabeza que tengo aproximadamente como 6 meses y dosculpa te escribo de merida venezuela muchas gracias y disculpa
amigo que circuito utilizas para probar diodos zener
Revisa esta imagen
sólo mides el voltaje de salida (Vo) con un voltímetro y este debe ser igual al voltaje del zener, y por supuesto el voltaje de la fuente (Vi) debe ser mayor al del zener para que este pueda reducirlo.
me gustaria que me colaboraran con esta pregunta ¿como se prueba el diodo sener por con la fuente me esplican una fuente de cuento voltaje grasias
Hola, para saber cómo se hace solo necesitas conocer la teoría de funcionamiento del diodo zener, fíjate en la siguiente imagen:
básicamente lo que se hace es colocar el ánodo del zener en el negativo de una fuente y el positivo se aplica al cátodo a través de una resistencia, la fuente debe ser de un voltaje mayor que el voltaje que regula el diodo zener, es decir que si mides un zener de 3,3V debes usar una fuente de 5V o más, luego al medir el voltaje entre ánodo y cátodo (Vo) este debe ser igual al voltaje del zener.
hola que tal?..Para medir un diodo zener es necesario tener una fuente regulada variable (es la que yo uso), o una fuente de unos 30 voltios DC. Con el multímetro en escala de voltaje continuo, se coloca el diodo zener entre positivo y negativo de la fuente, pero teniendo en cuenta que es obligación colocar una resistencia de al menos 1K en serie, del positivo de la fuente, al cátodo del diodo zener. El ánodo va al negativo o tierra de la fuente.
Ahora colocamos la punta roja en la unión del cátodo con la resistencia de 1K y la punta negra en tierra o en la unión del ánodo con el negativo de la fuente. Deberá aparecer en pantalla el valor del zener.
El voltaje de la fuente debe estar por encima del voltaje del diodo, para que este pueda regular el voltaje es decir si el zener a probar es de 12v la fuente debe estar mandando 15v aproximadamente. Si al medir no sale voltaje o se muestra el voltaje total de la fuente, puede ser que el zener esté averiado.
