Esta semana llegó al taller un TV marca Samsung modelo TX-P2011 chasis KS9A el cual presentaba dos de las fallas más comunes que pueden verse en este modelo de tv, a continuación paso a describir cada una de ellas y la manera de resolverlas.

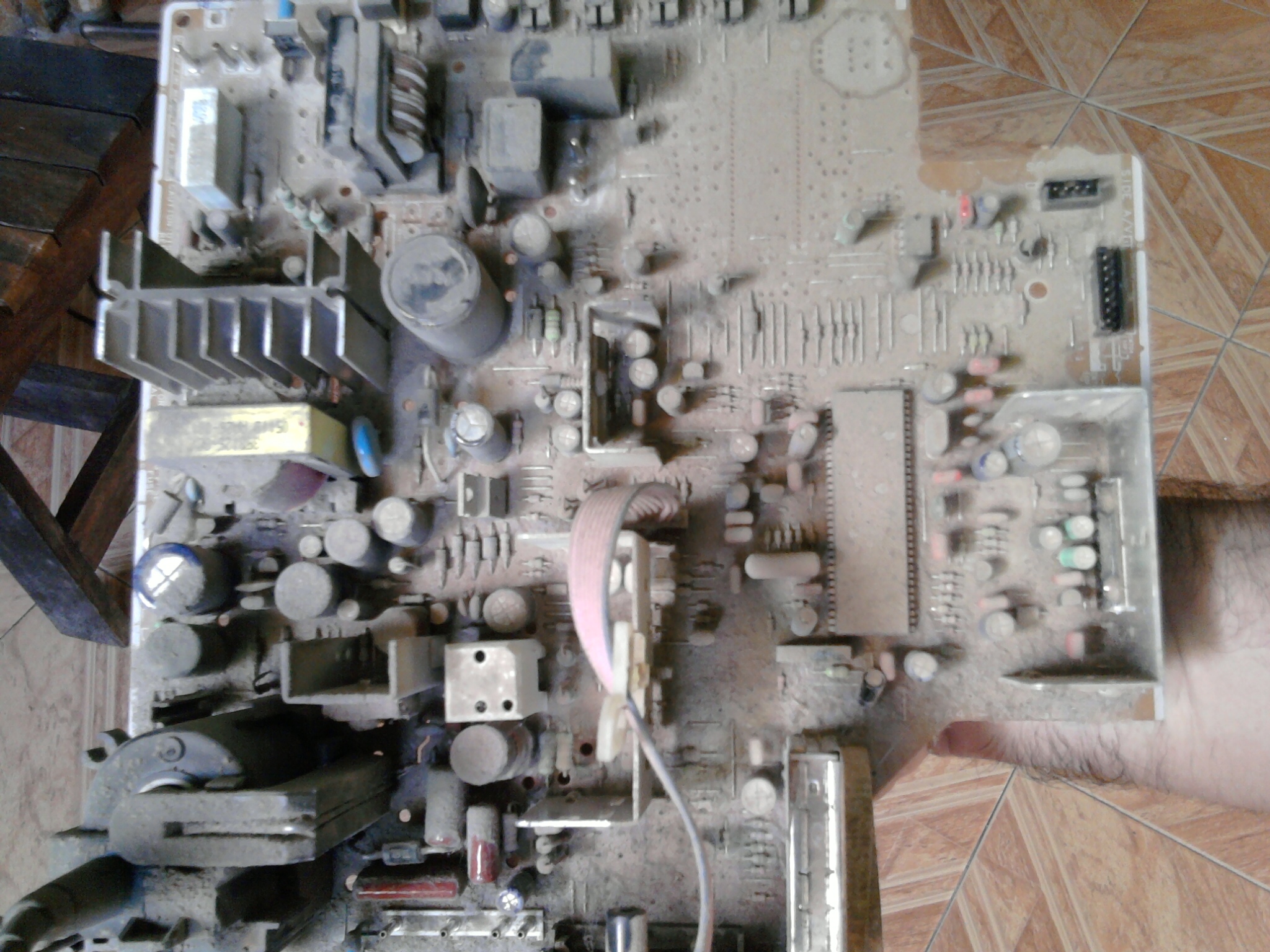

Lo primero que quiero mostrarles es cómo se veía la placa cuando lo abrí:
Placa Sucia
Esto es algo que se ve a diario en el taller, los aparatos muy a menudo vienen con una gran cantidad de polvo dentro y la herramienta que uso para eliminarlo es una sopladora de aire de 500W, por supuesto colocando el TV al aire libre y usando una mascarilla para no inhalar el polvo, en talleres que no tengan la posibilidad de sacar los aparatos al aire libre para limpiarlos deben poseer al menos una brocha mediana para retirar el polvo cuidadosamente, pero es importante realizar esta limpieza, en parte porque nos facilitará localizar la falla y también porque esto evitará que el aparato vuelva a fallar muy pronto.
Primera falla: Franja oscura en la parte izquierda de la pantalla:
Primera falla
Como puede verse en la fotografía, el televisor presentaba la imagen un poco corrida hacia la derecha con una franja vertical oscura que ocupaba el lado izquierdo de la pantalla. Esta falla es realmente muy común en este modelo de televisor por lo que no es necesario explicar mucho como detectarla, siempre se debe a un condensador (CR405S) y una resistencia (R414) de 4700pF y 15KOhm respectivamente, relacionados con la señal de S-CASTLE y ubicados en la etapa horizontal.
Componentes dañados

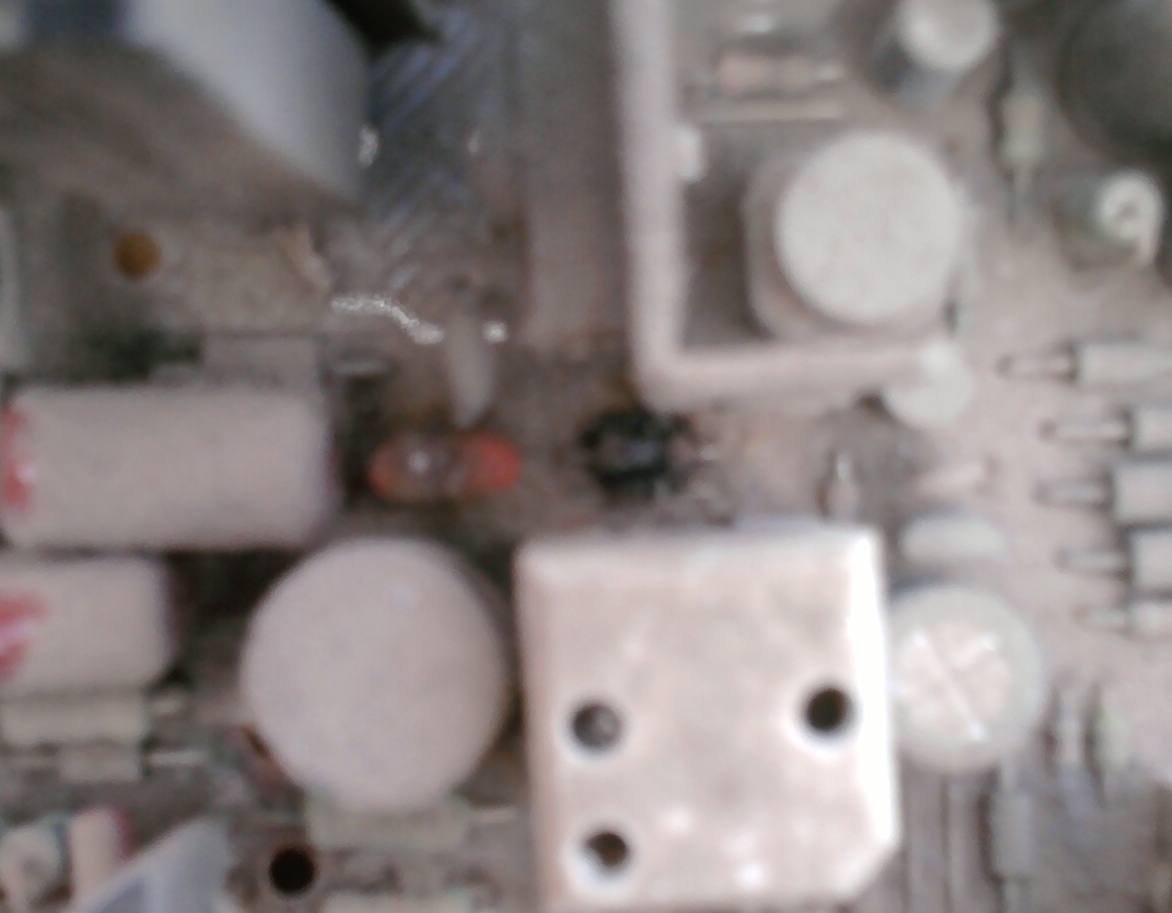

En esta fotografía puede verse los componentes dañados, aun sin limpiar el polvo del chasis. Por lo general primero se daña el condensador el cual se desvaloriza, aun cuando puede llegar a quemarse o explotar, y al estar dicho condensador dañado la resistencia R414 se carboniza presentando el tv la falla descrita.
La solución es simplemente cambiar ambos componentes por unos de buena calidad, el condensador debe soportar como mínimo 400 voltios, tal como puede verse en el diagrama del tv, y la potencia de la resistencia debe ser de 1/2W o mayor.
Segunda falla: La pantalla prende y apaga de forma intermitente.
Esta es una falla que no sólo se presenta en este modelo de tv sino también en algunos otros parecidos de la misma marca, puede deberse a varias cosas, todas relacionadas con la protección por AKB.

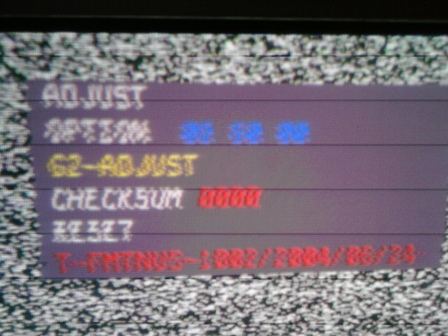

Para solucionarla lo primero que debemos hacer es entrar al modo de servicio con la secuencia MUTE, 1, 8, 2, POWER desde el control remoto del televisor, una vez ingresemos se verá en pantalla un menú con cinco opciones, escogemos la tercera (G2-ADJUST), esto nos permitirá ajustar el valor de G2 o SCREEN a su nivel óptimo.
Menú de servicio

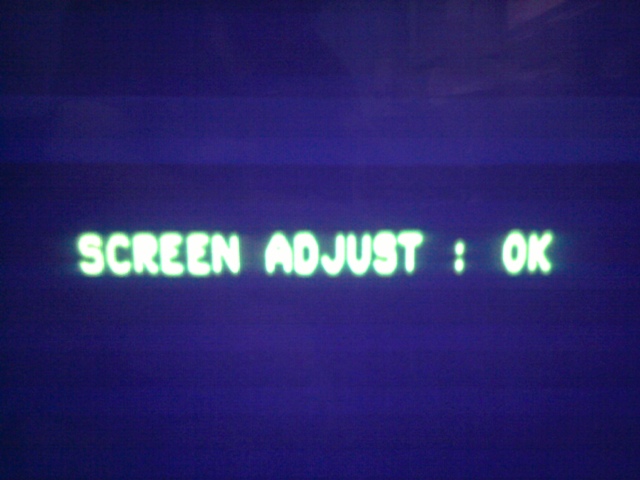

Una vez dentro de G2-ADJUST veremos uno de tres textos, puede ser un texto de color rojo que indica que el valor está muy bajo (DOWN), uno azul que indica que está demasiado alto (UP) o uno en verde que indica que el G2 está ajustado en el valor correcto (OK), lo que se debe hacer es mover el potenciómetro de SCREEN en el Flyback hasta que el texto que aparezca en pantalla sea el verde, una vez hecho esto apagamos el tv y al encenderlo otra vez ya la falla no debería continuar.
Screen Adjust: OK
Si el ajuste anterior no resuelve el problema, esto implica que hay algún componente dañado que está haciendo que el voltaje de G2 no permanezca estable, la mayoría de las veces esto se debe a una de dos cosas, la primera de ellas es que el condensador azul de 4700pF x 3KV ubicado en la placa de la base de la pantalla puede estar desvalorizado, se debe sustituir este y volver a ajustar el G2 con el procedimiento descrito, la otra cosa que puede provocar la falla es que el potenciómetro de SCREEN en el Flyback esté haciendo falso contacto por lo que el voltaje varía, esto puede resolverse rociándolo con un poco de limpia contactos o en el peor de los casos habrá que sustituir el Flyback.
Por último, si con todo lo anterior no se logra resolver la falla, esto puede ser evidencia de que la pantalla de el tv está agotada, lo último que puede hacerse es desactivar la protección del TV que produce que la pantalla se apague y para ello debemos entrar nuevamente al modo de servicio e ingresar a la primera opción del menú (ADJUST), una vez aquí entramos al parámetro marcado como AKB y cambiamos su valor de “0” a “1”, esto hará que la pantalla ya no se apague aunque haya una falla, apagamos el tv y al encenderlo otra vez ya debería funcionar correctamente.
Al desactivar el modo AKB la calidad de la imagen no es tan buena como cuando está activado, aunque se puede mejorar modificando los otros parámetros, sin embargo como dije anteriormente esta debería ser nuestra última opción despues de haber intentado todo lo demás.
Esto es todo por hoy, espero haberme explicado bien, cualquier duda o pregunta no duden en dejarla en un comentario y prontamente la responderé, el diagrama de este tv lo dejo más abajo, suerte con sus reparaciones.
