Voy a comentar sobre este caso, porque encontré una solución muy particular para resolverlo, se trata de un televisor Daewoo de 21 pulgadas Ultra Slim, modelo DTA-21S8 y chasis CX-S21S, el cual llegó al taller con falla de sonido.
Lo que me dijo el cliente es que al encenderlo se veía perfecto, pero no se escuchaba, al presionar los botones de volumen se veía la barra en pantalla, pero aunque se colocara el nivel al máximo nunca aparecía el sonido.
Procedimiento
Al destapar el televisor, en casos de fallas de sonido lo primero que hago es desconectar las cornetas y medirlas, en este caso estaban en buen estado. Seguidamente revisé que no hubiera soldadura despegada, y chequeé que el voltaje Vcc del integrado de audio estuviera presente.
Luego de esto, pasé a probar dicho integrado, cosa que hice tocando los pines de entrada con el dedo y escuché algo de ruido en los parlantes, lo que me dijo que el integrado estaba en buen estado.
Hay veces en que estos integrados están en buen estado pero no suenan al tocar su entrada, debido a que tienen varios pines que pueden cortar el audio, como el pin de Standby, el de Mute o el de Vol, debemos conocer el funcionamiento del integrado para saber qué voltaje debe haber en cada pin para que haya audio.
Lo cierto es que, como dije, en este caso el integrado estaba funcionando, pero no le estaba llegando la señal de audio a su entrada, seguí la línea y vi que el sonido debía venir de un integrado LV1116N.
El responsable de la falta y solución
El integrado LV1116N, sirve para conmutar el sonido de las distintas entradas y también tiene la capacidad de ecualizar el audio para crear efectos (Boost Bass, etc). No es muy común en las tiendas de mi localidad, y no tenía uno para reemplazarlo así que, primero revisé que le llegara voltaje a su pin de Vcc, y luego comencé a investigar sobre él en internet.
Me encontré con que varias personas han tenido una falla similar con este integrado en el mismo modelo de TV y otros modelos similares. Leí que alguien decía que al puentear los pines 17 y 18 aparecía el audio pero sonando al máximo y sin poder controlarlo.
Me pareció ilógico esto, debido a que dichos pines están marcados como Vcc y Vdd, y no veo cómo podría aparecer el audio con solo puentearlos, sin embargo decidí probar y ¡Sorpresa!, al puentear ambos pines por un momento apareció el sonido.
Luego me encontré con esta publicación, en la que se afirma que colocando una resistencia de 10K entre los pines 17 y 18 del LV1116N la falla se soluciona, probé con esa resistencia y no me funcionó, pero luego probé con una de 4,7K y con esta sí apareció el audio, y podía controlarlo con los botones de volumen.

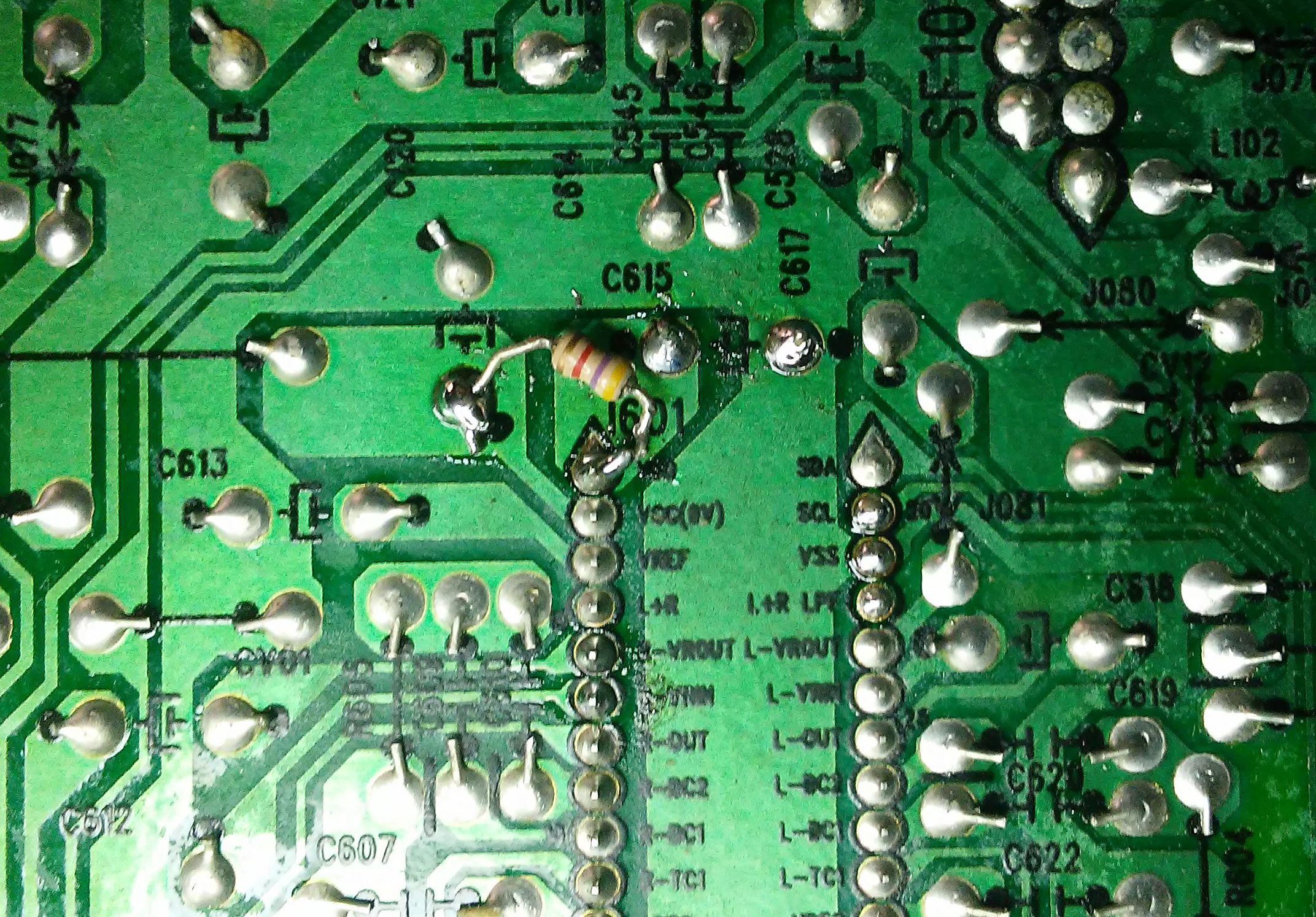

La resistencia de 10K no me funcionó, con una de 4,7K funcionó a medias, finalmente coloqué una de 2,2K y esta funcionó bien.
Probé un rato el TV y me percaté que, aunque sonaba bien y se podía controlar el volumen, cuando cambiaba canales en algunos desaparecía el audio, y también a veces al apagar y encender el TV el sonido desaparecía y al cambiar de canal volvía a aparecer, finalmente cambié la resistencia de 4,7K por una de 2,2K y esta vez el televisor sí funcionó sin ningún problema, así que esa fue la solución definitiva.
Conclusión
Realmente no sé por qué se da esta falla ni qué componente la causa, podría ser un problema del mismo LV1116N, o algún componente asociado como condensadores, diodos o cualquier otro, sin embargo, al no tener un integrado nuevo para reemplazarlo y debido a que tampoco tengo mucho tiempo libre para dedicarlo a ahondar en esa falla, decidí dejarlo así, con una simple resistencia el televisor funciona sin problemas, lo he estado probando y hasta ahora no ha fallado.
Así que dejo esta memoria de reparación por aquí, para cualquiera a quien le pueda servir, y también para mí ya que posiblemente en el futuro me encuentre un caso similar. Eso es todo, hasta la próxima y suerte en sus reparaciones.
