Hace unos meses atrás estuve viendo por televisión una serie de programas relacionados con la cría de gallinas ponedoras y pollos de engorde, me interesó mucho el tema y a los pocos días se me ocurrió la idea de construir una incubadora de huevos.
Yo había visto una hacía mucho tiempo, pero no la detallé mucho dado que en ese momento no me interesó tanto. Constaba de una caja de anime dentro de la cual había una resistencia parecida a las que usan las cocinas eléctricas y una placa de circuito que controlaba la temperatura. Los huevos se colocaban sobre una malla metálica y según me contaron había que darles vuelta dos veces al día.
Ya con esa idea muy general de cómo debía hacer la incubadora, me dirigí a distintas tiendas a adquirir los materiales, compré apresuradamente una caja de anime pequeña de las usadas para mantener la temperatura de los alimentos, un circuito impreso universal, un PIC16F84A, un TRIAC y un sensor de temperatura LM35 (el único que encontré), además fui a una tienda de aquellas que venden repuestos para artefactos eléctricos y pedí que me mostraran algunos modelos de resistencias calefactoras, y terminé comprando una de tostiarepa que era justo del tamaño correcto para usarla en el proyecto.
Mi idea era hacer un circuito controlado por el PIC con algunos pulsadores para ajustarlo y una pantalla LCD para mostrar toda la información. Mi error fue no diseñar el circuito antes de ir a comprar materiales, luego vi que el PIC que compré no podía usarse con el sensor de temperatura que adquirí, la caja era algo pequeña y además la resistencia era de una potencia muy superior a la que debía usar.
Aun así, continué con mi proyecto, usando los componentes que ya había adquirido, decidí luego de pensarlo que no era necesario un circuito muy complejo para controlar la temperatura, se podía hacer una especie de Dimmer para lograr que la resistencia no calentara en exceso y un amplificador operacional junto al sensor para el ajuste fino de la temperatura.
Al hacer este proyecto comprendí muchas cosas que sólo pueden aprenderse por experiencia, uno puede tener muchas ideas y teorías en la cabeza pero al momento de ponerlas en practica es cuando entiendes todo realmente, por eso disculpen que explique cada punto con detalle pero estoy seguro de que si leen con detenimiento evitarán cometer muchos de los errores que yo mismo tuve.
Pues bien, el primer problema a resolver era el tema de la potencia excesiva de la resistencia que compré. Revisando distintos artículos y libros que encontré en internet pude ver que hay muy variadas opiniones respecto a cuál debe ser la temperatura correcta a la que se ha de ajustar una incubadora, sin embargo todos sugieren temperaturas que están entre los 32 y 38 grados centígrados, por lógica pensé que si los huevos requieren ser calentados a la misma temperatura corporal de la gallina, y suponiendo que las gallinas tengan la misma temperatura corporal del ser humano (no tenía una gallina disponible para corroborarlo) lo correcto sería ajustar la incubadora a unos 36 ó 37 grados centígrados.
Pero como dije, tenia un problema con la resistencia que adquirí la cual era de unos 700 W de potencia, esta resistencia con sólo conectarla unos cinco segundos a los 110V de la red calienta lo suficiente como para derretir completamente la caja de anime y aunque la desconectemos continua muy caliente durante varios minutos.
En una página de internet vi que alguien usaba un foco de 20 a 40 W en lugar de la resistencia, esto podría ser una buena alternativa debido a que las resistencias calefactoras de poca potencia usadas en las incubadoras comerciales no son muy fáciles de conseguir, sin embargo el uso de focos lo descarté debido a que un foco que enciende y apague a cada rato para mantener una temperatura constante puede ser irritante y tal vez dañino para los pollos que están dentro del huevo, y también lo sería para mi dado que la incubadora estaría en mi habitación y durante la noche sería como una lámpara que enciende y apaga cada 30 segundos lo cual no me dejaría dormir.
Por supuesto el diseño que vi donde se usa un foco para calentar la incubadora no tiene un circuito que lo encienda y apague para mantener la temperatura constante, sino que se basa en la idea de probar focos de varios vatiajes y abrir agujeros a la caja hasta lograr que la temperatura se mantenga en el valor que deseamos, pero este razonamiento no toma en cuenta que el voltaje de las redes eléctricas por lo general no es muy estable, este tiende a bajar a aquellas horas en que hay mayor consumo de energía en la comunidad y aumentar en las horas de bajo consumo, también la calidad del cableado dentro de la casa influye en qué tanto sube o baja el voltaje en dicha casa cuando se encienden aparatos como licuadoras, lavadoras o cualquier otro. Estas subidas y bajadas de tensión, junto a otras variables como la temperatura ambiente, harían sin duda que la temperatura en la incubadora suba y baje constantemente, cosa que no sucedería si usamos un circuito con sensor de temperatura, lo cual es lo que hice.
Entonces, primeramente hay que comprender cómo un termostato puede mantener la temperatura constante, todos los aparatos como cafeteras, planchas, tostiarepas y otros similares que usan una resistencia regulan su temperatura simplemente colocando un termostato en serie con la carga, este principio también podría funcionar en la incubadora si tuviese una resistencia de baja potencia cuya temperatura máxima no sea mayor a 40 grados centígrados.
Pero ¿por qué una resistencia de 700 W (que es la que conseguí) no puede regularse a 40 grados con un simple termostato? Esto es por el hecho de que un termostato corta la corriente a la resistencia en cuanto la temperatura de esta alcanza un valor máximo establecido, que para la incubadora es de 37 grados centígrados, y una resistencia de alta potencia como la que encontré en la tienda alcanza los cuarenta grados en fracciones de segundo y ya cuando el termostato corte la corriente la resistencia ha alcanzado una temperatura muy superior y los huevos estarían ya chamuscados.
Lo que se requiere para que el termostato pueda mantener una temperatura de 36,5 grados constantes es que la resistencia caliente muy lentamente y sólo llegue a su temperatura máxima de 37 grados en el transcurso de varios minutos, y para lograr eso, ya que no se pudo encontrar una resistencia de baja potencia, opté por controlar la potencia que disipa la resistencia variando su voltaje con un circuito que actúa como Dimmer.
Lo que hice fue graduar la resistencia por medio de este circuito para que su temperatura máxima sea de 39 a 40 grados centígrados, la cual alcanza luego de varios minutos. Ahora ¿por qué no graduar la resistencia con el Dimmer a la temperatura de 37 grados y listo? Pues por lo que conté anteriormente de que el voltaje en las líneas eléctricas residenciales no es constante, y por lo tanto si graduamos la temperatura con el Dimmer a un valor específico cuando lo midamos en unas horas este valor habrá variado tal vez en varios grados por arriba o por debajo del que habíamos ajustado y continuará variando en función de las subidas y bajadas de voltaje y de la temperatura ambiente.
Es aquí donde entra en juego el termostato electrónico el cual hace el ajuste fino de la temperatura y la mantiene constante pues la está censando continuamente a través de un LM35.

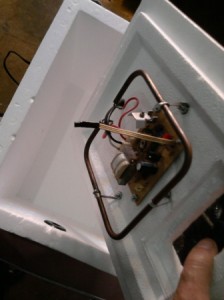

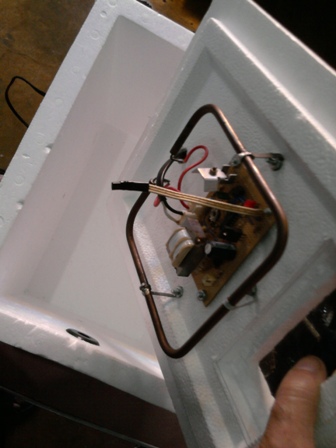

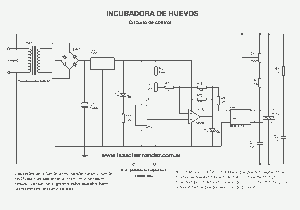

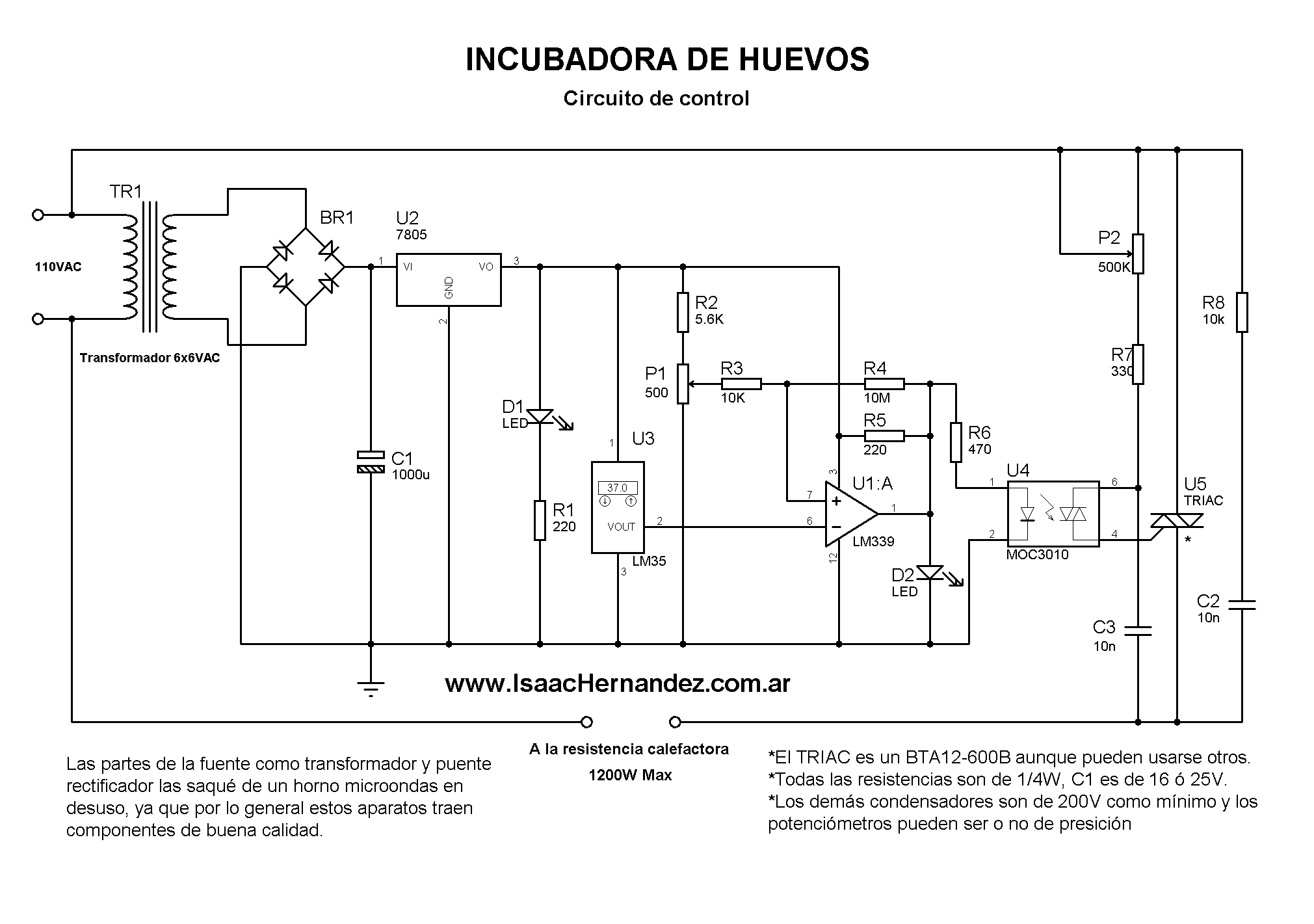

Entonces el circuito completo es el siguiente:
Haz clic para agrandar

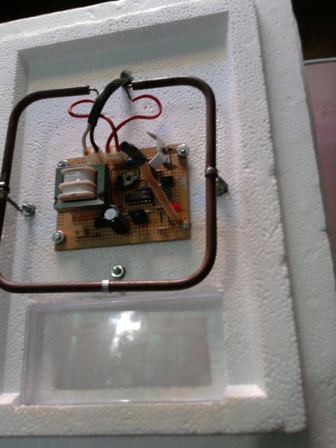

Notará que no tiene ninguna pantalla LCD o Displays de siete segmentos que indiquen la temperatura u otra información, para conocer la temperatura exacta opté por colocar un termómetro de mercurio que encontré muy económico en las tiendas, el cual va colocado en la parte interna de la caja, a la misma altura a la que estarán los huevos, y puede ser visto por una pequeña ventana que hice en la tapa con un trozo de plástico transparente de 8×15 centímetros, es importante que el termómetro esté a la misma altura de los huevos dado que la temperatura interna de la caja varia dependiendo de la distancia a la que se esté de la resistencia, también el sensor LM35 debe ser colocado a esa misma altura.
El circuito tiene un diodo LED (D1) que indica si está encendido o apagado y otro (D2) que indica en qué momento la resistencia está calentando. Aparte de esto están los potenciómetros P1 y P2 cuyas funciones son:
P1: Determinar el punto de corte en que la resistencia se apagará, que debe ser a los 37 grados centígrados.
P2: Ajustar la potencia de la resistencia para asegurarnos de que caliente sólo a un máximo de 40 grados.
Para hacer el ajuste primero movemos P1 totalmente hacia el lado en que el LED (D2) se queda encendido y P2 hacia el lado en que la resistencia no calienta en absoluto, luego vamos moviendo ligeramente P2 hasta que la resistencia comience a calentar. Una vez que puede sentirse que calienta un poco se coloca la tapa en su lugar y se espera unos minutos para ver qué temperatura alcanza el interior de la incubadora, lo correcto es que no pase de los 40 grados centígrados como ya habíamos dicho, (hay que tener cuidado porque si movemos todo el potenciómetro p2 hacia el lado en que su impedancia es cero la resistencia calefactora calentará a su máxima potencia y si es de 700W como la mia se derretirá la tapa), si la temperatura es mayor entonces hay que bajar un poco la intensidad en P2, luego cuando ya hayamos corroborado que la temperatura no pasa de 40 ni es menos de 38 (puesto que debe mantenerse por encima del punto ideal que deseamos alcanzar) podemos ir moviendo P1 hasta que el LED (D2) se apague y lo vamos ajustando hasta que el LED se apague justo cuando el termómetro marque 37 grados.
Recomiendo que se tomen su tiempo para hacer los ajustes y probar que todo funciona bien antes de introducir los huevos ya que una vez colocados dentro si los sacas para hacer cambios es posible que se dañen.
Aparte de ajustar bien la temperatura debemos asegurarnos de colocar un recipiente de agua dentro de le incubadora para mantener un cierto grado de humedad en el aire. Los huevos deben ser volteados al menos dos veces al día durante los primeros 18 días, esto en el caso de los huevos de gallina que nacen a los 21 aproximadamente, los huevos de pavo tardan 30 días y los de codorniz sólo 16.

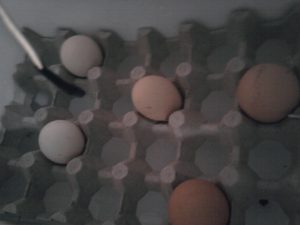

Para sostener los huevos dentro de la incubadora coloqué la mitad de un cartón de huevos al que le corté las puntas para una mejor circulación del aire, tal como puede verse en las fotos, sin embargo más adelante pensé que este cartón podía dificultar a los pollos romper la cáscara en el momento del nacimiento, creo que esa fue la razón por la que uno de los huevos que coloqué no nació aun cuando se había desarrollado completamente.

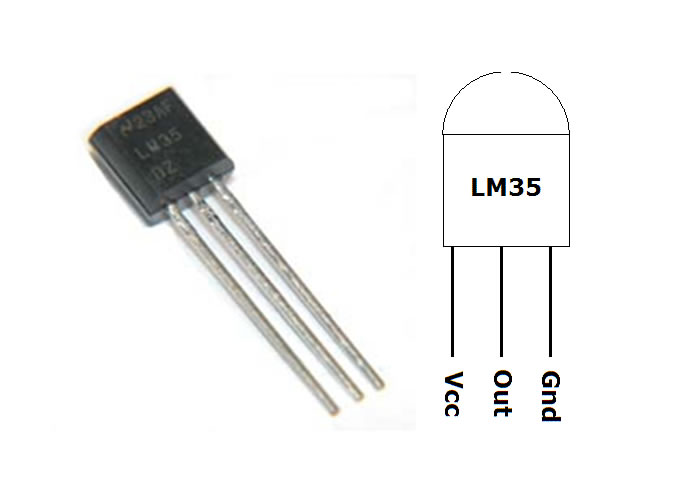

Conexión del LM35
En cuanto a interruptor de encendido, recomiendo no colocarlo ya que siempre hay la posibilidad de que alguna persona despistada apague la incubadora en algún momento en que tú no estés presente y mueran los polluelos, pues no pueden durar mucho tiempo sin calor, también para los potenciómetros del circuito podrías usar un par de Presets que aunque estén por la parte externa de la tapa sólo puedan ser movidos con un destornillador, es importante debido a que, por experiencia sé que hay personas que no pueden aguantarse de mover un botón cuando lo ven, y si estos potenciómetros son movidos aunque sea un poco después que ya los habías graduado y colocado los huevos, es posible que los polluelos mueran de no reajustarlos a tiempo.
Bueno, esta es toda mi experiencia en la construcción de la incubadora, después de armarla coloqué cinco huevos que me regaló alguien para probarla, lamentablemente estábamos en la época del año en que comenzaban las lluvias, en la cual se dan muchos apagones, y después de cuatro o cinco días de meter los huevos se dio un apagón de dos horas, luego uno de ocho y así hubo como cinco apagones, luego de 23 días abrí los huevos y vi que se habían comenzado a formar pero a los pocos días murieron (cuando se dio el primer apagón).
Esperé unas semanas a que pasaran los apagones y coloqué luego otros dos huevos, por suerte no hubo fallas en el suministro eléctrico durante los siguientes días y en la noche del día 21 al revisar los huevos vi que uno de ellos había roto la cáscara con el pico, y por allí respiraba, para el día siguiente salió, esperé otros días pero el segundo huevo jamás nació, y como conté antes, luego de unos días lo abrí y pude ver que estaba totalmente formado pero nunca rompió la cascara.
Según los libros, el porcentaje de muerte en los pollitos es alto, por lo que si deseas sacar unos cinco debes meter ocho o tal vez más huevos. También leyendo me encontré con otras explicaciones de por qué a veces los pollos no salen, según dicen, puede pasar que si la gallina que pone el huevo tiene una dieta rica en calcio los huevos pueden salir con la cáscara muy dura y el pollo no la logra romper, para ablandar la cáscara las incubadoras industriales pueden aumentar el nivel de humedad en el aire durante los últimos días, estas incubadoras tienen también sistemas mecánicos para voltear el huevo una vez por hora o más y tienen sistemas de respaldo para mantenerla encendida aun si fallase la electricidad.
Una vez que el pollo nace comienza otra odisea, son animalitos muy débiles, por ejemplo no pueden mantener la temperatura corporal por si mismos y por lo tanto deben mantenerse en un sitio a una temperatura aproximada de 32 grados que durante las próximas cuatro semanas se va bajando hasta dejarlos a temperatura ambiente. Para esto se hace otro aparato llamado nacedora donde deben estar protegidos del viento, tener calor, luz y algún material como viruta de madera blanda en el fondo. En cuanto al alimento y agua el mío no comió ni bebió durante las primeras 48 horas, es normal que no coman el primer día pero ya a las 48 horas deben estar comiendo y bebiendo.
Mi polla (pues ya se ve que es hembra) como es hija única es un poco malcriada, no se comporta tal como los pollos comunes y corrientes, es bueno tratar de sacar varios a la vez ya que si son al menos dos estarán mejor porque se sentirán acompañados, finalmente no quise sacar más pollos aunque me regalaron otros huevos luego, debido a que criar estos animales es una responsabilidad, requieren de cuidado y de un espacio adecuado para tenerlos, sin embargo me siento muy bien de haber sacado aunque fuera uno, luego me regalaron otro ya nacido para tener el par y ambos viven felices en un gallinero.
Aquí algunas fotos:
Saliendo
1 Día
2 Días
4 Días
2 Semanas
3 Semanas
4 Semanas
6 Semanas
7 Semanas
24 comentarios en “Construyendo una incubadora de huevos casera”
Buen día,disculpa, como le hago para regular mi temperatura? Entiendo que usted esta usando sus cálculos para ano exceder de 40 grados, solamente que yo necesito un rango de 36 a 38 grados, como puedo establecerlo?
Saludos hermano, interesante tu propuesta, hasta ahora yo he armado ya 3 incubadoras (bueno, en realidad puede decirse que siempre fue la misma pero cambiando el receptáculo) pero con el tradicional termostato de obleas y un bombillo, ahora estoy buscando mejorarlas un poco y añadir algo de electrónica, esta propuesta es mas sencilla queotras que encontré, pero ahora el inconveniente que tenemos son los apagones :'(, voy a tratar de moontar este experimento y te estoy comentando
buenas noches amigo sigo con lo de su proyecto ya cambie el moc 3020 y el lm339 y ahora si me calienta la resistencia pero el problema ahora es que giro el potenciometro no baja se mantiene calentando todo el tiempo el lm 35 cuandom lo hacerco a la resistencia hace su trabajo se dispara ok asta que vuelva y se dispare el lm35 el problema ahora es ese que no me regula la resistencia a probe con un bombillo a ver i si note que me baja un poquiti pero no mucho por que si le doy al potenciomotro 2 para un lado no me deveria calentar espero que me ayude
Hola, realmente no puedo saber por qué no te funciona ya que no lo estoy viendo, solo tú puedes encontrar la falla, debes revisar todo ya que algún error debe tener, si lo armas como está en el diagrama funcionará.
todo e3sta bien armado ya e revisado todo por completo el potenciometro estaba quemado coploque otro e igual lo quema lo que noto es por que tiene que entrarle corriente directa al pot
Creo que estás en un error, el potenciómetro no está conectado directamente a la corriente, esta pasa primero por una resistencia y un condensador, si está armado como en el diagrama y se quema el potenciómetro muy probablemente el triac o el condensador C3 están dañados o mal colocados. Todos quienes me escriben porque un circuito no les funciona dicen que lo armaron bien y que todos los componentes están en buen estado pero la verdad es que si fuera así el circuito les funcionaría, si no funciona es porque cometieron un error, algunos lo que me dicen es que tal vez diseñé mal el circuito pero si eso fuera cierto no me habría funcionado a mi, todos los circuitos que publico están 100% probados y revisados.
todavía no entiendo esta parte amigo vea y disculpe mi duda en donde esta el transformador de 6×6 vac el cargado por una corriente de 110vac alterno verdad una linea va a la resistencia calefactora y de allí sale otra punta de la resistencia que pasa por al condensador c3 el triac
y c2 y r8 de 10k la duda la tengo es en esta parte de la otra linea de 110vac que va directamente al potenciometro a los dos pines uno el del medio y el otro de un lado y el otro lado va a la r7 que es de 330 por eso es que le digo que pasa la corriente alterna primero por el potenciometro
Busca en google «Circuito Dimmer con triac» y encontrarás muchos ejemplos de esto, el potenciómetro solo está atenuando el voltaje que va a la compuerta del triac para que este conduzca menos y la resistencia por ende baje la temperatura, si tu resistencia es de poco vatiaje, unos 70W máximo, no es necesario atenuar la potencia con el dimmer pero si la resistencia es de más potencia entonces debes dejar todo como está en el diagrama.
Hola isaac, como hacias para mover los huevos 2 veces al dia? … Gracias
Lo hago manualmente, sólo hay que darles vuelta.
buenas tarde amigo me puse a revisar la placa y note que estube un error bueno orror en donde va el moc3010 alli el los pines 1-4-6 los coloque bien pero el 2 que va al led D2 lo coloque malo yo coloque la pata del led D2 fue en en el pin 3 del moc3010 como puedo yo saver siesta dañado el moc o el lm339 habra un metodo para hacerle pruebas com el teste
Hola jorge, los integrados digitales no se prueban como un transistor, tal vez si montas algun circuito con ellos en el protoboard podrías ver si están funcionando bien o no pero no hay forma de probarlos con tester.
bueno amigo si estube un error bueno orror por que en donde estad el moc3020 alli estube el error las pin 1-4-6 las pegue bien pero el orror fue en pin 2 que va al negativo del led D2 yo coloque el negativo en el pin 3 de repente quemo algo alli lo demas del circuito estad bien osea las pistas como se si moc3020 esta dañado o el lm339
buen proyecto como ago para que disenñen
el pcb
Yo nunca hago los PCBs porque prefiero usar placas de circuito impreso universal como puedes ver en todas mis publicaciones, sin embargo hay personas y compañías que se dedican a eso, busca «Circuitos impresos» en MercadoLibre y encontrarás gente que te lo puede fabricar.
buenas noches amigo tengo una pregunta no se mucho de esto pero me defiendo un poco quiero armar este termostato para una incubadora que ice con madera pero solo me falta el termostato mi pregunta es que usted dice que el triac es un BTA12-600B este triac usa tres pines que son A1 A2 G pero en el diagrama me aparece un triac MOC3010 de 6 pines que se utilizan en el diagrama asi 1 2 4 6 como colocaria yo los pines del BTA12-600B ya que solo usa 3 pines me himagino un poco como puede ser pero quiciera que me explicara por que 1y2 hay un diodo empalmaria los dos y colocaria la G y en el 6 la A2 y en el 4 la A1 creo que es asi bueno espero que me ayude
cual de estos 2 triac me sirven si no consigo el BTA12-600B
BTA08 (Triac 8A)
TRIAC BTA08 600C 8A/600V
BTA16 (Triac 16A)
TRIAC BTA16/600B 16A/600V
Hola Jorge, no entendí muy bien tu pregunta pero te diré que en el circuito hay un solo triac que es el BTA12-600B, en MOC3010 es un optoacoplador que en su interior tiene un fotodiac encargado de polarizar la compuerta del triac y un LED que excita al fotodiac a partir de la señal que sale del pin 1 del LM339, en cuanto a qué triac puede usar, utiliza la fórmula I=W/V para calcularlo, donde I es el amperaje, V es el voltaje y W la potencia de la resistencia, por ejemplo si tienes una resistencia de 500W entonces I=500/120=4,16 entonces tu resistencia consumiría 4,16 amperios y te sirve cualquier triac de cinco o más amperios, espero haberme explicado bien.
buenas noches amigo ya empece a armar el circuito de control pero no consigo los capacitadores de 10n x 200v a ese condesador es de poliestre o de ceramica por que consigo uno de 103j que me dice que es 10n pero no me dice el voltaje otra duda el triac tengo esta duda la a2 osea el pin del medio va hacia arriba por donde esta la resistencia r7 y r8 o hasia abajo por donde esta los capasitadorer de 10n a yo puedo alimentar el circuito com 12v por que no consegui ese regulador y disculpe
Son varias tus preguntas, los condensadores de 10n por lo general son de poliester aunque también he visto cerámicos, el voltaje del condensador es importante porque si colocas uno de voltaje muy bajo explotará o se recalentará, los pines a1 y a2 del triac son intercambiables porque el triac es bidireccional, si fuera un scr sí tendrías que cuidar dónde va cada pin pero con el triac no, y en cuanto al regulador te recomiendo que busques uno similar que te regule a cinco voltios o hagas un circuito con un transistor y un diodo zener para regular el voltaje y así el lm339 y el lm45 tengan una alimentación estable.
BUENAS NOCHES AMIGO ARME ESTE PROYECTO QUE USTED
TIENE AQUI COMO NO TENIA UN REGULADOR DE 6V LE COLOQUE UNO DE 5V COMO ME DIJO PERO COMO NO CONSEGUÍ EL MOC3010 LO REMPLACE POR EL MOC3020 LOS CONDENSADORES SE LO COLOQUE DE 103 QUE SON 10NANO X 250V QUE ERAN 10N X 200V COLOQUE UN REGULADOR L7805 NO SE SI ESTÁN BIEN LAS SUSTITUCIONES CUANDO INSTALE TODO A LA CORRIENTE ME PRENDEN LOS 2 LED PERO TITILANDO GIRO EL POT 1 I APAGA EL LED 2 PERO GIRO EL POT 2 Y NO ME CALIENTA LA RESISTENCIA NADA COLOQUE UN BOMBILLO NADA TAMPOCO ICE ESTA PRUEBA A VER SI ME LLEGABA CORRIENTE EN DONDE ESTA LA RESISTENCIA CALEFACTORA COLOQUE EL TESTE ALLI Y TENGO UN VOLT DE 106.3 107VOL VARIA ESO CON UN CABLE DE LA RESISTENCIA DESPEGADO NO EL VIVO EN EL QUE VIENE DEL TRIAC Y LOS CONDENSADORES PERO AL PEGAR EL CABLE DE LA RESISTENCIA ACE CHISPA I SE VA A CERO I SI GIRO EL POT 2 ME SUBE A 108.7 MAS NANA MI PREGUNTA ES QUE OTRA PRUEBA LE ARIA PARA VER
Lo más probable es que cometiste un error al armar el circuito pero no puedo saber cuál fue el error, lo que debes hacer es revisar todo fijándote en el diagrama para ver dónde está el error, si todo está bien entonces debe haber un componente en mal estado, si armas todo correctamente tal como se muestra en el diagrama y todos los componentes están en buen estado te funcionará.
Me parecio interesante tu reseña de como se elabora dicha máquina así como las inconveniencias que encuentras en el camino del diseño, yo ando queriendo armar una y tu post me ha abierto mucho los ojos en cuanto a varias cuestiones, felicidades por tu trabajo.
Hola eduardo, si bien de electronica se muy poco, pero he de comentarte que he construido una incubadora para huevos de codornices, que daba temperatura con una lamparita tipo perfume( suelen iluminar las heladeras por dentro)y no tuve problema alguno con el nacimiento.Como termostato use uno metalico tipo oblea, aunque creo que ya te ofrecen algo mas moderno y practico.
En cuanto a la posicion de los huevos segun la foto, no es la indicada, pensa que una gallina jamas podria incubar los huevos en forma vertical, quizas eso fue la poca cantidad de nacimientos.
Gracias por tu atencion a mi nota
Saludos
La posición es la correcta los huevos deben quedar con la punta hacia abajo es la mejor manera de incubarlos ya que los huevos tienen una cámara de aire en la parte más ancha de el huevo y el embrión está en esa posición hasta los 18 días debe estar así. Son muchos los factores que influyen en el porcentaje de nacimiento estos pueden ser la fertilidad de los huevos las temperaturas usas durante el ciclo de incubación si no se manejo bien la humedad requerida que en los últimos 3 días debe ser mayor que a los 18 primeros dias, condiciones climaticas todo afecta hasta en las empresas que se dedican a esto en ocasiones tienen porcentajes muy bajos de nacimiento.
