Cuando un televisor llega a nuestro taller con la falla de que no enciende muy a menudo determinamos luego de la revisión que lo que está dañado es el componente conocido como Flyback. Ya antes he hablado de cómo detectar una falla en esta pieza tan importante del TV, pero ¿qué sucede cuando no logramos encontrar este componente en las tiendas para reemplazar el dañado?, hoy voy a hablar de cómo adaptar un FlyBack de otro TV para reemplazar a uno que no se consigue.
Cada vez es más común encontrarnos con televisores cuyo FlyBack no se encuentra en las tiendas por distintas razones, a veces es porque el TV es de una marca pirata, de esas que fabrican aparatos económicos pero que no brindan ningún tipo de información ni proveen de los repuestos necesarios para el servicio.
En otras ocasiones el problema es que el TV es muy nuevo o muy viejo y el Flyback aun no se ha comenzado a comercializar o ya fue descontinuado. A veces incluso sucede que el televisor que nos llega fue traído de otro lugar y por lo tanto en nuestra ciudad no se consigue el repuesto, debido a que la mayoría de tiendas de electrónica sólo venden componentes que tengan mucha demanda.
Lo cierto es que, cuando se nos presenta este caso, antes de entregar el TV y darle nuestras condolencias al dueño por su pérdida, deberíamos sugerirle que hay una posibilidad de rescatarlo y esta es adaptando un FlyBack de otro TV.
Siempre se debe notificar al dueño de todo lo que se hace al aparato, y en caso de que tengamos que hacer una modificación debemos primero explicarle los riesgos y obtener su consentimiento, esto es importante debido a que cada quien tiene derecho a decidir sobre su propiedad, y va a haber veces en que el dueño del TV simplemente no quiera intentar esa modificación porque tal vez conoce a «X» persona que trabaja en «tal sitio» y piensa que esa persona puede encontrar el repuesto que se necesita o le puede dar una segunda opinión, en ese caso pues dejamos simplemente que se lleve su aparato, pero si obtenemos el permiso de adaptar el FlyBack podemos proseguir de la siguiente manera.
Primero hay que conocer algunas reglas que se deben seguir para adaptar un FlyBack, por ejemplo es importante que el FlyBack que vamos a colocar en lugar del original sea de un TV cuya pantalla es del mismo tamaño que la del TV que estamos reparando, es decir, no es correcto que coloquemos un FlyBack de un televisor de 14 pulgadas a uno de 19 pulgadas ya que aunque podría funcionar bien es muy probable que dicho Flyback se calentará en exceso y se dañará pronto.
Además de esto también debemos fijarnos si la pantalla es plana o curva, ya que los Flybacks que usan ambos tipos de pantalla no son iguales. En definitiva se debe buscar un FlyBack que pertenezca a un televisor con características similares al que estamos reparando.
Una vez que tenemos un FlyBack que nos parezca buen candidato para suplantar al dañado debemos fijarnos en sus pines, no todos los FlyBacks tienen los mismos pines y estos no cumplen las mismas funciones, debemos asegurarnos que el FlyBack que vamos a colocar tenga todos los pines que usa el dañado aun cuando no estén en el mismo orden.
Por ejemplo, hay FlyBacks que no tienen el pin de 200V para video, los televisores que usan ese tipo de FlyBack sacan ese voltaje de la fuente. Así mismo los FlyBacks de televisores con pantalla plana tienen un pin marcado como FSB que no se usa en los televisores de pantalla curva.
En caso de que tengamos un FlyBack que no tiene una de las bobinas que necesitamos esta puede ser creada arrollando alambre de 25 ó 26AWG en la parte expuesta del núcleo, también podemos con esto aumentar el voltaje de alguna bobina tan sólo agregándole algunas espiras, pero hay que tener en cuenta que arrollar una bobina en el núcleo en un sentido u otro no tendrá el mismo efecto (el voltaje que se genera por cada espira es mayor en sentido inverso que en sentido normal y en el segundo caso la media onda negativa es más amplia que la positiva), es preferible tratar en lo posible de encontrar un FlyBack cuyos voltajes y pines sean lo más similares posibles al original.
Estos son los pines que siempre vamos a encontrar en cualquier FlyBack:
+B o 133V)) Es la entrada del voltaje que viene de la fuente, este voltaje puede ser de entre 90 y 140 voltios dependiendo del modelo de TV, el FlyBack que vamos a colocar debería ser de un televisor cuyo voltaje de +B sea similar al del televisor que estamos reparando.
COL o Colector)) Por este pin sale el voltaje de +B hacia el colector del transistor horizontal.
GND )) Es el pin que va conectado a tierra, algunos FlyBacks usan más de uno.
Heater o HT)) Es la salida que alimenta al filamento de la pantalla, en caso de ser necesario se puede crear arrollando 2 espiras de cable esmaltado en el núcleo en sentido inverso.
Los pines que no siempre están presentes son los siguientes:
12V )) Es una salida de voltaje de entre 10 y 16 voltios que se usa para alimentar la salida vertical u otras etapas, a veces también hay una segunda salida negativa (-12V) cuando el televisor tiene algún circuito que requiere de fuente simétrica.
25V )) Es una salida de entre 20 y 30V dependiendo del modelo de TV que también se usa para la etapa vertical y a veces para alimentar el selector de canales.
200V, 180V o Video)) Es también una salida de voltaje que puede ser de entre 180 o 200 voltios que va para la placa en la parte posterior de la pantalla.
ABL, Beam o ACL )) es una bobina totalmente independiente de las otras que genera un voltaje de ente 7 y 9V y se usa para el ajuste automático de brillo.
AFC o FSB )) Es una señal que va al jungla y es usada en algunos televisores para el enganche horizontal, en caso de no existir es posible conectar este pin a Heater o crear una nueva bobina.
B/U o Boost UP )) Es una bobina que aumenta levemente el +B y es usada en ocasiones para la regulación de la fuente en televisores con los reguladores STR50103, 50092 y similares. Si esta bobina es necesaria pero no está presente en el FlyBack que deseamos colocar podemos crearla arrollando de 2 a 3 espiras de cable calibre 25 ó 26AWG en el núcleo del FlyBack a partir de +B.
NC )) Son pines no utilizados, por lo general no tienen ninguna conexión interna.
Aparte de esto algunos FlyBacks usan un pin en forma de uña que es la referencia de Focus y Screen, este pin puede ir conectado a tierra o al ABL, cuando este pin no está presente es porque la conexión es interna.
Pues bien, si ya determinamos que el FlyBack que colocaremos tiene los mismos pines que el dañado sólo debemos conectarlo con cables teniendo cuidado de pegar cada pin en el lugar correcto y si todo va bien cuando lo enchufemos el TV encenderá.
En ocasiones la pantalla puede abrir un poco más ancha o angosta dependiendo de la impedancia de la bobina horizontal del Yugo, en este caso es posible variar la anchura cambiando el condensador que va entre COL y GND, a mayor valor del mencionado condensador la imagen tendrá una mayor anchura.
Por último debemos probar el televisor por unos minutos y asegurarnos de que no hay sobrecalentamiento del transistor horizontal, el FlyBack o algún otro componente, lo que podría producir que el TV se dañe muy rápidamente.

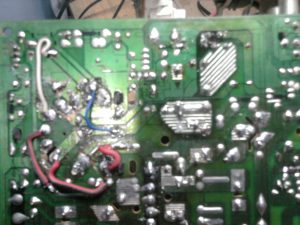

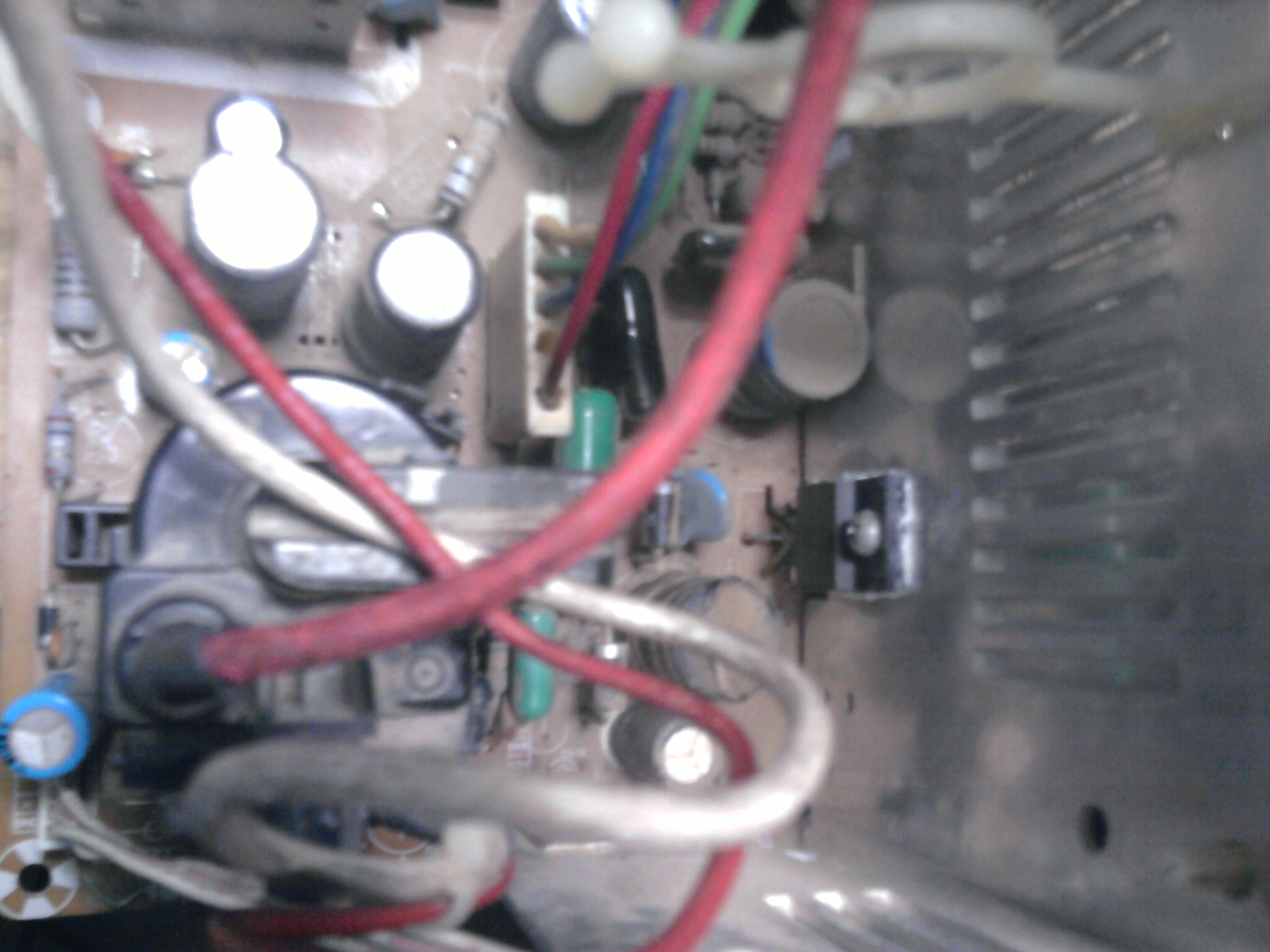

Más abajo les dejo las fotos de un FlyBack que adapté a un TV Hyundai modelo TCMF-22366 cuyo FlyBack no se consigue en los comercios.
23 comentarios en “Cómo adaptar Flybacks en televisores”
buenas tardes amigo tengo un lg de 29 pulgadas que le adaptaron el flaybat pero le quedo un detalle se apaga derrepente el flayback original era serial 5003-6174 y el que se le adapto es 5003-6006 que podria hacer por favor
BUEN DIAZ, amigo como esta todo tengo un tv daewoo model:DTQ-29M5SS – 29INCH COLOR TV-VHF/UHF. TIENE EL FLAYBACK MALO LE ESCRIBO PARA VER SI LO TIENE EN SU INVENTARIO.y no consigo en ningina parte deme una sugerencia. saludo.CIUDAD GUAYANA,EDO. BOLIVAR.VENEZUELA
tengo un flyback que tiene el voltaj de video (180v) en el bobinado secundario lo puedo poner uno que lleva ese voltaje en el bobinado primario?
hola amigo tengo un televisor de 32 pulgadas marca ciberlux que se le dano el flayback y no lo consigo habra la posibilidad de adactarle uno de otro televisor.
buenos dias me podria decir que numero es la resistencia q sale en el plano q es azul q esta al frente del transistor de salida por fa necesito el numero o como se llama la pieza que se le quemo qdo carbonizada y no c para comprarla
Hola amigo, tengo un televisor hyundai de 29 pulgadas que se le dañó el flyback y no se que hacer.
Una pregunta: ¿la adaptación del flyback para un televisor hyundai de 29» tiene durabilidad? ¿es viable la adaptación?
saludos amigo me parece exelente la ayuda q dan x aca le comento tengo un tv marca cce hps-2185fs tien problema de audio el ic tda1517 se esta alimentando al tocarlo tiene amplificasion pero no tiene audio de sus canales sintonizado le he cambiado condensadores pensando en eso pero no mejora le agradesco su ayuda
Saludo Sr. y amigo Isaac H. que clase magistral expone usted precisamente necesito por favor de su orientación de estos tv chino,estoy trabajando desde hace días con un tv riviera, mod.rt-14ch chasis sd001-001a hy1169 todo esto esta en el chasis.el llego con trans. hor. en corto
(md1803dfx)lo reemplace por(d2499,ahora el tv trata de arrancar pero se protege, e cambiado piezas activas y pasivas y chequeado todas las etapas y no logro dar con la falla el +b para el flyback es de 107v, esta generando altovolt.el problema es que se protege. no se si es el flayback dañado o el eeprom,estoy en redado no encuentro el plano.tambien tengo un hyundai con los ic que tiene el reviera,que orientación me podrías dar por favor para terminar de reparar.de ante mano GRACIAS
Hola Nery, para repararlo solo debes seguir midiendo los componentes que te parezcan sospechosos hasta dar con el culpable, para saber si el flyback está dañado debes medirlo con un probador, si no tienes un probador de flyback debes armarte uno o comprarlo, para saber si es la memoria debes probar montarle otra programada, así mismo para saber si un condensador está malo hay que tener un capacímetro, hay que invertir en estas herramientas porque arreglar televisores adivinando es muy dificil.
saludo Sr. y amigo Isaac H., si tienes razón en lo que comenta, no tengo un instrumento para medir flay back los demás instrumento lo tengo, gracias a dios padre en- contre la falla, es el flay back esta dañado luego de registrar la tarjeta completa con ayuda de un tv hyundai
de 21 pulgada que tiene los mismos componentes y el flay back las mismas características, la diferencia es en marca y pulgada; gracias por su orientación, creo que vi un proyecto de como hacer un instrumento para medir flay back en su block: una vez mas muy agradecido.
hola amigo hernandez me gustaria saber cual flaybat le adaptaste a ese tv q muestras en la imagen ya q tengo uno igua con ese flayba malo el q usa es el bsc59j9 dime el numero del q adaptaste
Hola, ahorina no tengo el número, era el flyback de un televisor daewoo de 21″ modelo dtq20v1ss pero recomiendo más bien probar con flyback de televisores chinos ya que con este tuve que modificar otras cosas como por ejemplo la resistencia que alimenta al transformador de driver horizontal para evitar que el transistor horizontal se queme.
buenas tarde colega te agradezco por responder mi mensaje soy un amante a la electronica ya tengo mas de 15 ano en este ramo y te digo q cada dia q pasa amo mas esta profesion te comento q adapte ese mismo flayba de un daewoo porque me parece q es el q mas se parece al bsc59j9 y tengo el mismo problema q tuviste tu me calienta la salida horizontal y la verdad me gustaria saber q valor de resistencia le pusiste al tuyo ya q e buscado varios flaybat y los q consigo no saca los 26 voltios de vertical algunos sacan 14- y 14+ y ese voltaje no sirve para vertical
No recuerdo el valor de la resistencia ya que esta adaptación la hice hace mucho tiempo.
Excelente tu informacion, yo acabo de hacer una adaptacion de flyback pero la imagen se ve a blanco y negro. Que me recomienda.
No siempre funciona, si puedes prueba con otro flyback
Amigo te comento que llevo años en este negocio de la electronica y de años para aca e empezado con esto de las adaptaciones de los FLY BAK y cada ves que lo hago es como si lo hiciera de por primera ves el mayor problema que tengo es el probrlema de anchura muy post el tuyo
hola.alfredo.tengo,en.mitaller.1,tv.marca.r.c.a.
modelo.tx8o8.13GP41.AGUI.ENMIPAIS.en.elsalvador.
no.hay.el.no.es.6174z.8oo68.alguna,ayudita.
cuallepuedo.poner.
hola amigo desde venezuela tengo un tv con el mismo problema el flay back malo y no se consigue en venezuela que flay back le adapto usted gracias
Hola Alfredo, no recuerdo el número, sólo lo saqué de un TV Daewoo que tenia abandonado, sin embargo tuve que hacer varios cambios porque el TV de donde saqué el Flyback era pantalla curva y no plana, además que me calentaba el horizontal en exceso y debí cambiar la resistencia que alimenta el transformador driver horizontal, lo que te quiero decir es que te sería preferible encontrar un Flyback de un TV chino lo más parecido posible al que estás reparando, eso te evitará las complicaciones que yo tuve en este caso. Si tienes un Flyback suelto que crees que podria servirte pero no sabes como conectar cada pin visita esta página donde hay una colección de pinouts de Flybacks:
http://www.kueyar.net/flybacks/flaybacks_list.php
hola amigo necesito el diagrama de tv cyberlux chino tvsscx21jp el q muestras en una falla resuelta si lo tiene publicalo y muchas gracias tu pagina es la mejor
Buenas noche amigo colegas saludos desde San Fernando estado Apure le preguntó por favor necesito una repuesta les tare agradecidos de verdd con mucho respeto me dirijo Ah ustedes.. tengo un tv general Plus pantalla plana de 29″ con el flsybas dañado . Y no lo eh allado .. de verdd necesito repararlo es d mi hija de 2 años . Y necesito solucionar celo por favor. Q flayba puedo adaptar este es mi número si 04145622721. Y este es el nombre d mi negocio servi-fraynmar electrónica en general. Mi nombre es frank escobar.. y soy estudiante d la Biblia con los testigo d Jehová. Ayudenme por favor gracias
Saludos Franklin, reemplazar los flybacks es algo un poco riesgoso y se requiere de experiencia para hacerlo, te recomiendo que busques a alguien que ya haya hecho este tipo de trabajo ya que si compras un flyback para adaptarlo tal vez pierdas el dinero, tal vez el televisor no quede funcionando bien o se le dañen otras piezas aparte de la que ya está dañada, solo adaptamos flybacks cuando no hay otra alternativa, por lo general, debe ser un flyback de un tv con pantalla parecida, pero que además tenga el mismo voltaje de +B, los demás voltajes se pueden adaptar pero necesitas estar seguro de lo que haces pues cualquier error le causaría más daños al TV.
