Cómo actualizar el firmware de un DVD

Cuando nos dedicamos a la reparación de reproductores de DVD, en ocasiones nos topamos con aparatos que presentan fallas de Firmware, es cierto que lo más común es que un DVD al fallar lo haga por algún componente dañado, pero también suelen darse casos en que la falla es producida por el Software del equipo. En estos casos, para lograr la reparación es necesario actualizar el Firmware, y en este artículo describiré cómo hacerlo en DVDs que usen Chipset de la marca MEDIATEK.

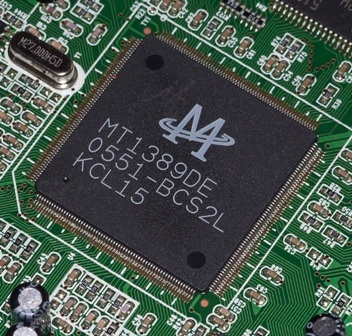

Chipset de la marca Mediatek

Lo primero que necesitamos es una forma de introducir el Software al DVD, hay dos maneras de hacer esto, la primera es con un disco grabado con el Firmware que deseamos introducir en el aparato, y la segunda que es la que nos interesa, es a través de una interfaz RS-232.

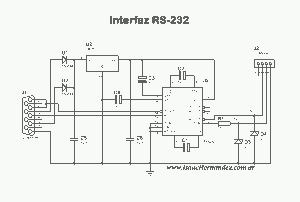

Haz clic para agrandar

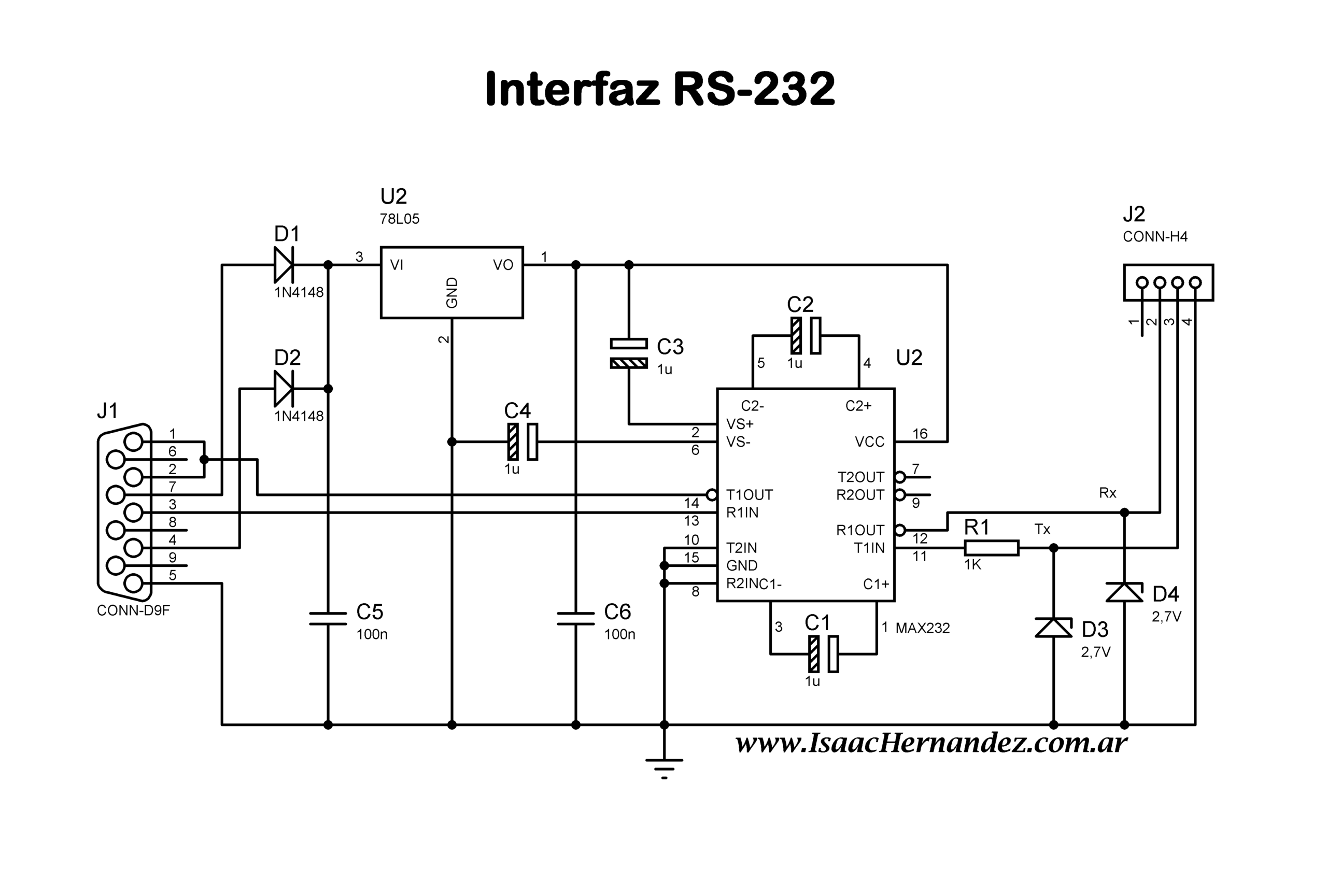

El circuito que se muestra más arriba es una interfaz que permite la comunicación de un computador con la tarjeta controladora de un DVD, esta interfaz se conecta al puerto serial del PC a través de un cable DB9 y del otro extremo podemos conectar la tarjeta controladora del DVD por medio de un conector de cuatro pines que siempre traen dichas placas para tal fin (Ver siguiente figura).

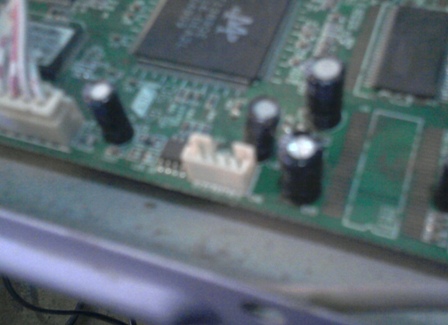

Conector de cuatro pines

Puede pasar aunque no es tan común, que una placa no tenga este conector, pero si la revisamos atentamente por ambos lados encontraremos en algún sitio los puntos dónde conectar los cables de datos Tx y Rx.

La siguiente cosa que necesitamos es el Programa que correremos en la PC y que posibilita la comunicación con la tarjeta controladora, para esto utilizaremos el programa MTKTool V1.31 el cual es muy fácil de usar y permite tanto actualizar el Firmware del DVD como hacer una copia de seguridad o Backup.

Una vez que hemos descargado el programa y conectado el DVD a la PC, procedemos a abrir el MKTool haciendo doble clic sobre el archivo MTKTool.exe. Se abrirá la siguiente ventana:

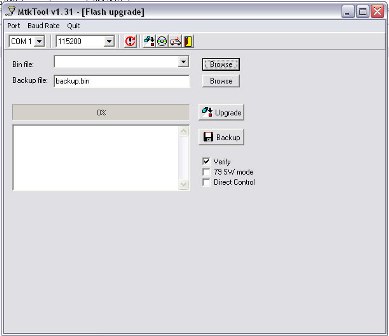

Mtktool Versión 1.31

Como mencioné antes, el programa es muy simple de usar, primero seleccionamos el puerto al que está conectada la interfaz RS232, y luego podemos escoger entre dos opciones, si lo que deseamos es actualizar el Firmware del DVD pulsamos el botón “Browse” a la derecha de la opción “Bin file” y escogemos el archivo .bin que deseamos introducir al DVD, el cual ya debíamos tener previamente en nuestra PC, y luego pulsamos en “Upgrade” para que la actualización comience.

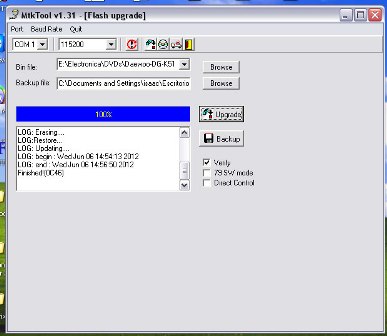

Upgrade

Es importante señalar que los archivos deben tener la extensión .bin, además el DVD debe estar preferiblemente apagado pero conectado a la toma de 110VAC. Se recomienda no detener el proceso de actualización antes de que este haya terminado, sin embargo personalmente me ha pasado que por alguna razón o por accidente lo he hecho y sólo basta con desconectar el DVD y volver a conectarlo para comenzar una nueva actualización.

La segunda opción que nos ofrece el programa MTKTool es hacer una copia de seguridad o Backup del Firmware de un DVD para tenerla guardada en nuestro PC en caso de necesitarla, para usar esta opción sólo hacemos clic en el botón “Browse” ubicado a la derecha de la opción “Backup file” y escogemos el sitio donde deseamos guardar el archivo .bin, también podemos colocarle un nombre que para mayor comodidad debería ser la marca y el modelo del DVD del que sacamos el Backup. Seguidamente pulsamos el botón “Backup” y el programa comenzará a guardar una copia del Firmware en el sitio seleccionado.

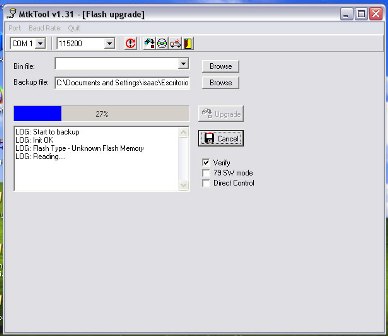

Backup

Por último he de mencionar que esto no solamente sirve para actualizar el Firmware de una placa, puede suceder también que la placa controladora de un DVD tenga una falla irreparable y tú tengas en el taller una placa igual pero sacada de otro modelo de DVD, esta otra placa de seguro funcionará en el aparato dañado pero las opciones del menú y teclado serán distintas por lo que necesitarás cargar la placa nueva con el Firmware del modelo de DVD que estás reparando.

Es recomendable ir haciendo un banco de archivos copiando el Firmware de todos los DVDs que nos lleguen a revisión, esto nos hará más fácil localizar el archivo correcto para actualizar el Firmware de un DVD cuando lo necesitemos.

Debajo está el enlace de descarga para el MTKTool.

Contraseña: isaachernandez.com.ve

Descarga alternativa de MTKTool v1.31
